管内検査カメラ 3R-FXS07(50m)

長い配管を分解せずに確認!

先端径Φ23mm、ケーブル長50mで長い配管の検査が可能です。視野角135度の視野角の広いレンズを採用しているため、カメラを配管の側面に向けなくても側面の状態をしっかりと観察することができ、効率よく検査が進められ作業時間の短縮にもつながります。

  • 管内検査カメラ 3R-FXS07(50m)
  • 管内検査カメラ 3R-FXS07(50m)
  • 配管内
  • カメラ径:20mm~30mm
  • ケーブル長:30m~50m
商品コード
21085
メーカー
スリーアールソリューション
  • NEW
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

管内検査カメラ 3R-FXS07(50m)のレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

50mのロングケーブルで長い配管の奥まで検査可能

配管は1度設置してしまうとなかなか取り外したり動かしたりすることが難しいものです。
しかし、配管は水道管や排水管のように水が流れたり、工場によっては製造工程の一部で食品や化学薬品を流したり、 電気配線やケーブルの保護で使っているため汚れがたまりやすく定期的なメンテナンスを怠ることができない場所です。
3R-FXS07(50m)は50mのロングケーブルで、水道管や排水管の定期的な検査に最適です。

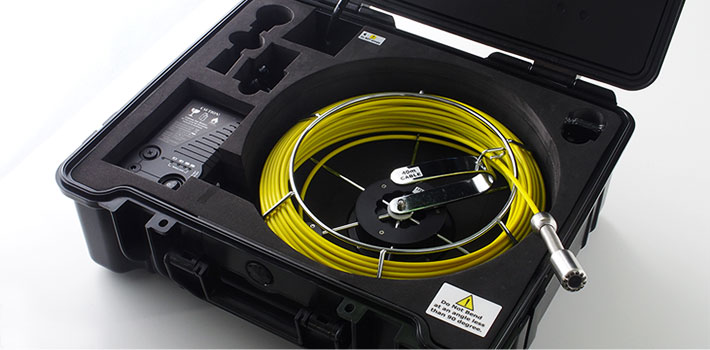

ロングケーブル

先端カメラ外径23mmで50~200mmの管径に最適

カメラ先端部とエルボ通過数

配管には使用する場所やその用途によって様々な種類やサイズの配管がありますよね?
この検査カメラはカメラ外径が23mm/焦点距離が約20cmであり、φ50~200mmの配管でお使いいただけます。 また、直径45mmの配管で90度のエルボ(曲がり角)を3回通過することができます。

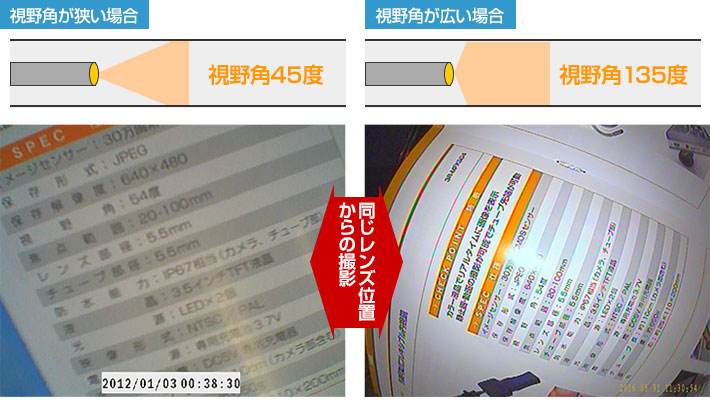

一度に広い範囲を捉えることができる135度の視野角

配管の検査をする際には、配管側面の亀裂やひび割れ・腐蝕やさびを確認する必要がありますよね? 側面を見るなら「側視」と思われる方も多いと思いますが、実は視野角の広い広角レンズでも側面を見ることができます。
この検査カメラでは視野角135度の視野角の広いレンズを採用しているため、 カメラを配管の側面に向けなくても側面の状態をしっかりと観察することができます。
また、長い配管の検査はとても時間がかかります。視野角が広いと1度に広い範囲を映し出す ことができるので、効率よく検査を進められ作業時間を短縮する効果もあります。

視野角

真っ暗闇の配管内部がはっきり見える明るさ

真っ暗闇の配管内部がはっきり見える明るさ

長い配管の奥は光が入らない真っ暗闇の状態ですよね? そんな配管の中を検査するには暗闇をはっきりと照らし出す明かりが必要です。
この検査カメラには、白色LEDが12個ついているので配管内部を明るく照らすことができます。 配管内の様子がよく見えるので、小さな配管の亀裂やひび割れも見逃しません。

7インチの大型モニタに映像を映す

7インチの大型モニタで作業中も画面が確認しやすい

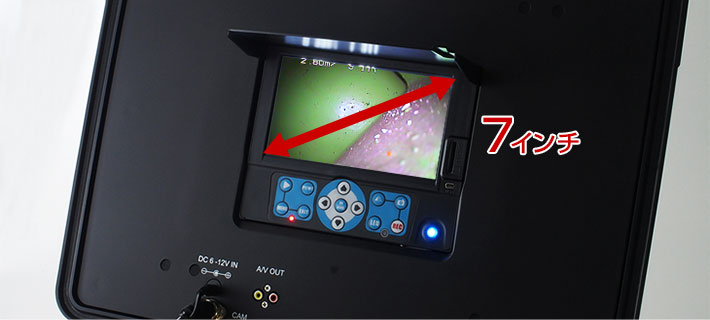

7インチの大型モニタ

モニタの映像を確認する際には、小さいモニタよりも大きい方が見やすいですよね?
特に管内カメラのような大きな検査器具は、モニタを手で持つことができず地面に置いて使う ため、モニタを遠目から見ることになりモニタの大きさが観察のしやすさに大きな影響を与えます。
この管内検査カメラは7インチ(横15.47×縦8.71cm)の大型モニタを搭載しているため作業中でもモニタで映像を確認しやすくなっています。

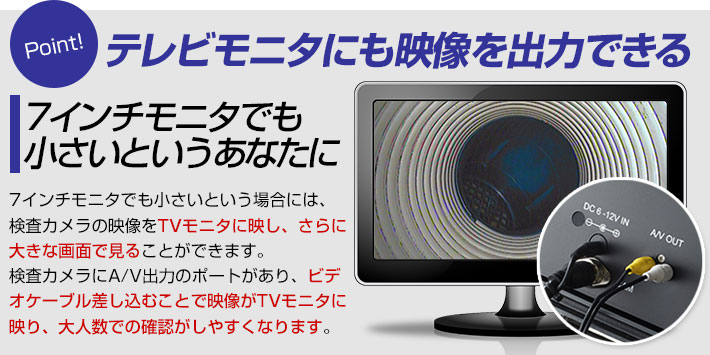

テレビモニタにも映像が出力できる

テレビモニタへの出力

約38万画素でモニタに映像を映し出す

この管内カメラのモニタの画素数は、約38万画素です。 配管用カメラの中には、もっと高い画素数のカメラもありますが、 配管などカメラから近い距離で観察するには充分な画素数です。

モニタ画像

メーターカウンターで配管内のカメラの位置がわかる

配管などの管は、外側からでは中の様子が全く分からないですよね?
配管カメラはそのような外からは状況が分からない配管の中にケーブルを入れて検査をするのですが、 それだとカメラが配管内のどこを映しているのか分かりません。
そこで、この管内カメラではメーターカウンターを採用。ケーブル先端がどこにあるかモニタ 上で一目で分かるようになっています。

メーターカウンター

カメラの向きを変えずに見やすい向きに映像を反転

モニタに映っている映像を見やすい向きにしたい時、実際にカメラの向きを変えれば見たい方向に向けることができます。 しかし、管内カメラのようなケーブルの長いものでは実際のカメラの向きを変えることはとても困難です。
そこで、この管内カメラではカメラの向きはそのままで、モニタに映る映像を反転して見ることで見やすい向きに映像を調整することができます。

見やすい向きに映像を反転

静止画・動画撮影でき、結果を残せる

観察結果をデジタルデータとして保存

検査をする時には、その場で見ることはもちろん検査後に結果を報告したり、共有したりする必要があります。
その際、検査時に撮影した静止画や動画があると検査時の様子を自分自身が鮮明に思い出すことができるだけでなく、 報告をする際にも口頭だけより画像や動画があるほうがより多くの情報を正確に伝えることができます。
特に定期的なメンテナンスをする場合などは、以前の画像と比較したりすることもでき、配管の汚れや劣化の進行具合を確認する際に役立ちます。

4GBのSDカードに約5700枚保存できる

撮影した静止画(jpeg)や動画(AVI)は、SDカード内に保存されます。この管内カメラに は4GBのSDカードが付属しており、静止画であれば約5700枚の画像を保存することができます。
また、この管内カメラでは動画撮影の際に音声も録音することができます。

長い配管の奥までケーブルを押し込める

曲がっている配管内にも進入できる丈夫なレンズ素材

折れ曲がっていることも多くある配管。
また、配管内は大きな空洞になっているだけでなく、汚れや詰まりで狭くなっていることもあります。
そのような配管内を観察するためにケーブルを奥深くへ入れようとすると、 どうしてもケーブルの先端にあるカメラ部分には負荷がかかり傷つきやすくなってしまいます。
この管内カメラは「サファイアガラス」という丈夫なレンズを使用しているため、レンズが壊れる心配を軽減することができます。

丈夫なレンズ素材

カメラガイドで傷つけず配管の中心も通せる

ケーブル先端のカメラをさらに保護することができるのが「カメラガイド」です。
カメラの先端にプラスチックのカバーをつけることで、 カメラと配管が直接ぶつかり傷つけ合うことを避けることができるだけでなく、 配管内の曲がり角が通し易くなる効果もあります。
また、プラスチックにより高さが出るため使用していない時と比べ、 より配管の中心部分にカメラが来て上下左右の配管側面を均等に観察できます。

カメラガイド

長い配管内に進入できる張りのあるケーブル

曲がり角や詰まっている部分の通過にも対応するため、張りのあるうケーブルを採用しています。配管内に入れた時も進行方向に進めやすくなっています。

充電ケーブルが邪魔にならない充電式

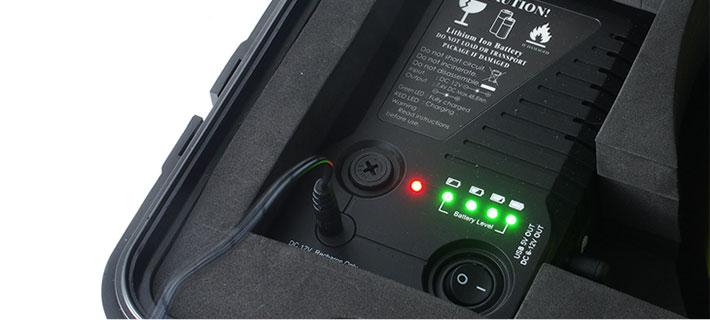

充電式で繰り返し使え、ケーブルも邪魔にならない

屋外や広い工場内にある配管の検査をする際、近くに電源を確保することが難しいこともあります。 また、電源ケーブルがあると検査できる場所が制限されてしまうこともあります。
そこでこの管内カメラは充電式電源を使用。 1回約8時間の充電で見るだけなら約9時間/録画する場合は約7時間連続で使うことができます。
また、電池式と比べて繰り返し充電して使えるため経済的です。

家庭用コンセントで充電・充電しながら作業ができる

家庭用のコンセントで充電することができるだけでなく、充電しながらでも使うことができます。
そのため、充電が切れても充電が完了するのを待つことなく使うことができます。

車からカーチャージャーで充電できる

屋外の作業の際には、付属のカーチャージャーを使って車から充電することができます。 車で現場へ行く場合には充電が切れても慌てることなく検査を続けられます。
また、付属のカーチャージャーは一般的な国産車で採用されている12V車からの充電に対応。トラックや外国車には対応していません。

用途

建設業者や水道業者による水道管や排水管検査に

配管は設置後、時間の経過とともに劣化が進んでくるため、設置後には定期的な検査が必要です。
配管そのものに亀裂が入っていないか、汚れや錆の付き具合は問題ないか、配管同士の結合部分(継ぎ手)の劣化はないかなどをしっかりと観察することができます。
マンションの給水・排水管や道路の下に埋まっている埋没配管まで長さのある配管検査で活躍しています。

食品工場や化学工場での配管洗浄後の清掃確認に

商品工場では、製造工程でも食材などの液体や固形物、粉ものを配管に流していることもあります。使用後には配管内を徹底的に洗浄しますが、その洗浄がしっかりできているかを確認するために、検査カメラで検査を行っています。

仕様

モニタ 7型(画面比率16:9)
モニタ解像度 800×480
カメラ 1/3型CCD
カメラ解像度 720×576(約42万画素)
先端部外形 Φ23mm
有効長(約) 50m
焦点距離 20mm~
視野角(約) 120°
光源 白色LED×12
調光:OFF+4段階
静止画サイズ JPG:2560×1920
動画サイズ AVI:1280×720/720×480/640×480/320×240(24fps)
保存媒体 SDHCカード(32GBまで)
電源 入力:DC12V 2A
バッテリ容量 DC7.4V 6600mAh リチウムイオン充電池
充電時間(約) 8時間
使用時間(約) 7時間(録画時)/9時間(再生時)
防塵/防滴性能 IP68(※水深20mまで)
素材 ケーブル:グラスファイバー
カメラヘッド:SUS304、サファイアガラス
動作温度 -20℃~60℃
重量(約) 12.6kg
寸法(約) 52cm×44cm×20cm(※ツールボックス収納時)
エルボー回数 適正内径Ф50mm~Ф200mm
内径Ф45mmで90°のエルボーを3回通過可能
