レーザーエリア3面検知システム UGM-50LAPのレンタル

  • 安全対策・通信機器

設置エリアにレーザーを照射し物体を検出する、屋外用途にも対応したレーザースキャナ

レーザースキャナと表示器・警報機を組み合わせて様々な現場の安全を監視する耐久性の高い検知システムです。

  • レーザーエリア3面検知システム UGM-50LAP
  • レーザーエリア3面検知システム UGM-50LAP
商品コード
60217
メーカー
レックス
  • NETIS:KK-220056-A

レーザーエリア3面検知システム UGM-50LAPのレンタルはレックス。

お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

初めてご利用の方へ

在庫状況
お問い合わせください
配送エリア
最短お届け日
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

レーザーエリア3面検知システムUGM-50LAPのレンタル 特長

  • 反射率の低い黒色の検出対象も広範囲で検出可能に。
  • 塩害対策塗装済みで海上や潮風のきつい地域での使用が可能。
  • 3種類のエリア作成可能。エリアごとに警報出力が可能。
  • 現場に最適なエリア出力と組み合わせセット
  • 様々な現場でのトラブルに対応する耐衝撃仕様

半導体レーザーでスキャニングしながら、検出物までの距離を測定する光距離センサです。
エリア内をトレースしたデータを出力するため、エリア内で検出された物のサイズや移動方向、そして位置の判別が可能に。

回転灯とデジタル文字シートを活用

レーザーエリアと回転灯に加え、デジタル文字シートを組み合わせることで、
道路に侵入した人物に対して設定した文言で警告することが可能に。

より精度の高い検出法で警告対象を見逃しません。

また、エリアが重なっていても、個別出力によって対応が可能に。

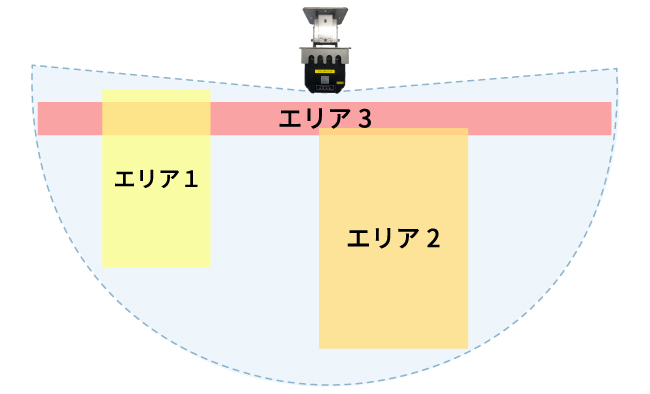

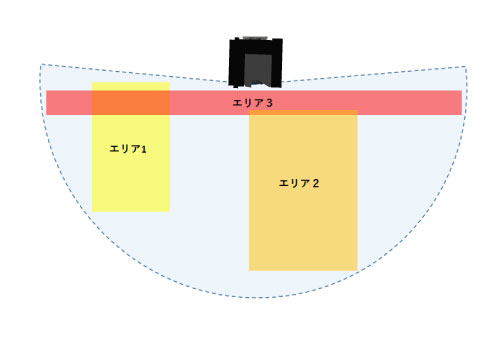

設置エリア照射イメージ

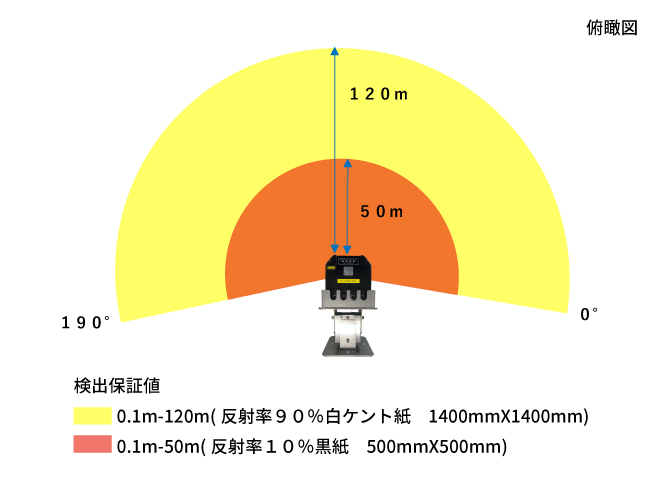

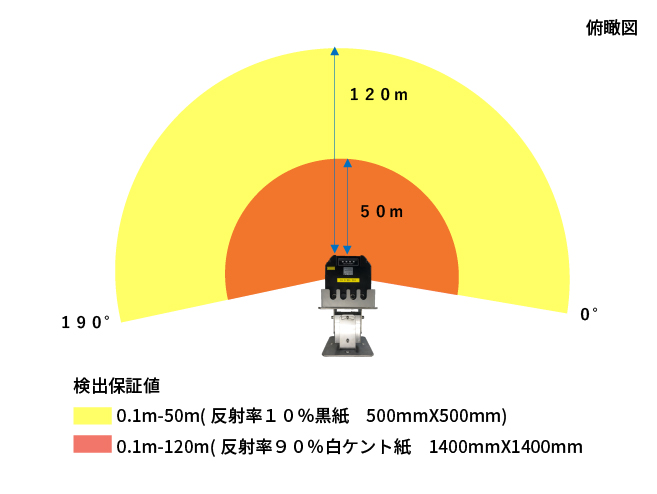

俯瞰図

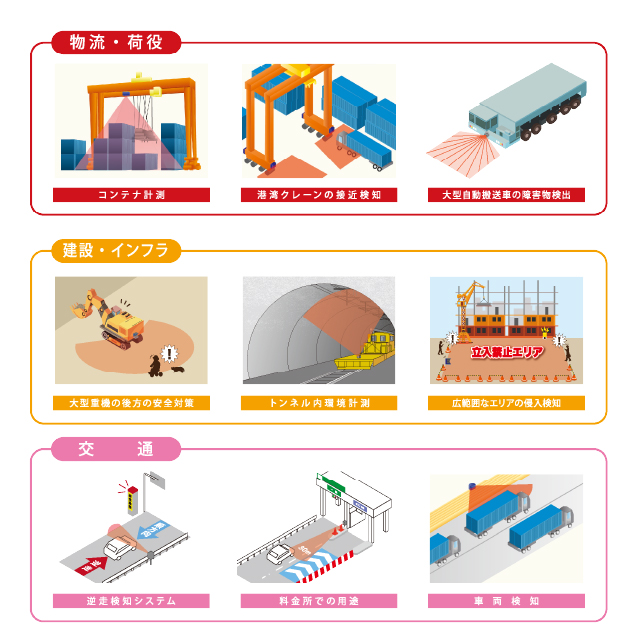

設置例

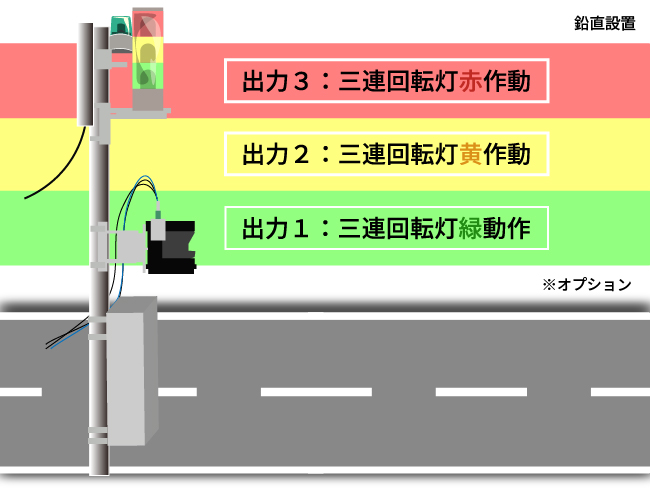

鉛直設置

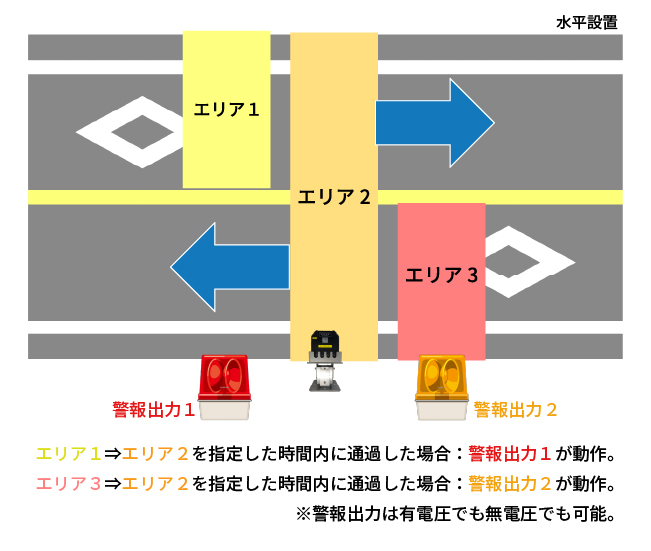

水平設置

双方向判別仕様

  • 有電圧出力:AC100V  許容電流:5A
  • 許容電圧変動範囲: 接点出力(1c) AC250V 5A 抵抗負荷(cosφ=1) DC30V 5A 抵抗負荷

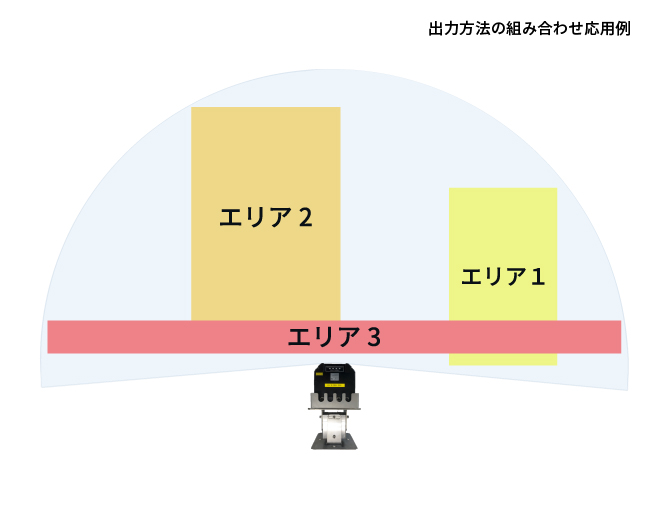

エリアの出力と組み合わせ応用例

設定したエリアが重なっていても使用できます。

レーザスキャン仕様

オプション:デジタル文字シートα *

薄くて軽いLED電光掲示板! スマホで表示内容の切り替えやオリジナル文章の作成もできます。
デジタル文字シートαは表示部にLEDを採用しているため、遠方からでも視認性が抜群です。 使用する現場状況に応じて表示方法・内容も変更できるため、幅広い用途でレンタルしていただけます。

レンタルオプション品

  • デジタル文字シートα *

仕様

光 源 半導体レーザ(905nm)
FDAレーザ安全クラス1(IEC60825-1:2014)
センサ消費電流 起動時1.5A以下,定常時1A以下
検出距離及び検出体 検出保証値 0.1m~50m (反射率10%黒紙 500mm×500mm)
0.1m~120m (反射率90%白ケント紙 1400mm×1400mm)
最小検出物 通常モード:65mm(5m)、130mm(10m)、260mm(30m)
高分解能モード:33mm(5m)、 65mm(10m)、130mm(30m)
距離平均精度 反射率10%黒紙
0.1m~30m : ±30mm (室内1,000lx以下)
30m~50m : ±40mm (室内1,000lx以下)
0.1m~50m : ±50mm (屋外100,000lx以下)
反射率90%白ケント紙 0.1m~50m : ±30mm (室内1,000lx以下)
0.1m~50m : ±50mm*5 (屋外100,000lx以下)
走査時間/角度分解能 20ms(通常モード3000rpm)/約0.32°(360°/1125分割)
40ms(低速モード1500rpm)/ 約0.16°(360°/2250分割)
80ms(高分解能モード750rpm)/ 約0.08°(360°/4500分割)

仕様:オプション デジタル文字シートα *

タイプ 22250
大型版
電源電圧 AC100Vまたは電源電圧 DC12V/24V/48V
消費電力 10W(最大)
表示色 白色
ドット数 24×128
重量 2.6kg(本体のみ)+550g(ACアダプタ)
サイズ 1215(W)×280(H)×30(D)mm
使用温度範囲 -10~40℃
外部接点入力 1ch(無電圧a接点)
RS-232C 1ch(19200bps)

構成品

  • 本体
  • 制御ボックス
  • LANケーブル(3m)
  • 延長用信号ケーブル(10m)
  • 延長用I/Oケーブル(10m)
  • 警報用回転灯(黄)
  • 正常表示用回転灯(緑)
  • 取扱説明書
  • ソフト入りUSBメモリ
  • センサー用単クランプ(2個)
  • ボックス用垂木クランプ(2個)
  • 専用ケース
  • 工具セット(13mm板スパナ&六角レンチ6mm)
  • LANケーブル延長アダプタ
  • 養生用ビニールテープ
続きを見る

構成品:オプション デジタル文字シートα *

  • デジタル文字シートα
  • 接点入力用ケーブル(5m)
  • 通信用ケーブル(5m)
  • 電源ケーブル(6m)
  • 取扱説明書(デジタル文字シートα)
  • 取扱説明書(操作方法)
  • 収納ケース
  • 取付金具
  • ボルト・スプリングワッシャー×2
  • 蝶ネジ・コの字クランプ×2
  • クランプ×2
