距離計測機能付き3軸傾斜センサーシステム *のレンタル
- 測量機
クラウド型遠隔監視に対応し、3軸傾斜と距離変化を1台で高精度に計測できるワイヤレス型変位監視システムです。
距離計測機能付き3軸傾斜センサーシステムは、ゲートウェイとODSセンサーで構成されたSenceive（センシーブ）社のクラウド対応のワイヤレス遠隔監視システムです。従来別で計測していた「傾斜計測」と「距離計測」を1台で高精度に同時に行うことができ、構造物や地盤の変位・傾斜・距離変化を常時把握できます。
メッシュ型無線ネットワークにより、広範囲の現場でも安定した通信環境を構築可能です。橋梁やトンネル、法面、仮設構造物など、さまざまな現場の変位監視用途に活用できます。
- 商品コード
- 10293
- メーカー
- Senceive（センシーブ）
- NEW
ご質問があればコンシェルジュが丁寧にサポートします
過去の見積番号から注文リクエスト！便利なリクエストフォームはこちら
- 在庫状況
- 最短お届け日
- エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
- 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
- 複数台ご入用の場合は、担当窓口までお問い合わせください。
- 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。
* 距離計測機能付き3軸傾斜センサーシステムのレンタル 特長

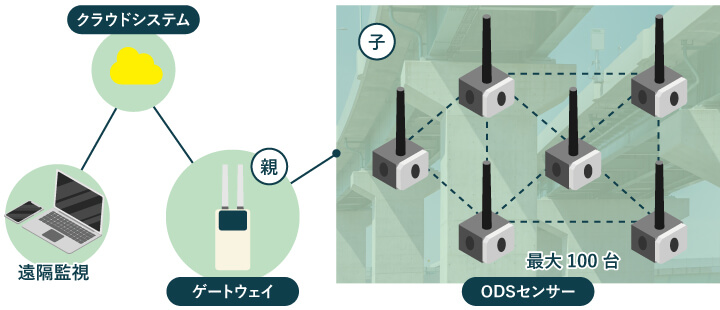

距離計測機能付き3軸傾斜センサーシステムは、「Senceive Gateway FM4G-HSPA（以下、ゲートウェイ）」と、「距離計測機能付き3軸傾斜センサー ODS FM3N-LDS-IX（以下、ODSセンサー）」で構成されたワイヤレス型の遠隔監視システムです。
ODSセンサー1台で3軸傾斜計測と距離計測を同時に行うことができ、メッシュ型無線通信により広範囲の現場でも安定した監視環境を構築できます。最大100台まで接続可能で、橋梁やトンネル、法面、仮設構造物などの変位監視用途に活用できます。

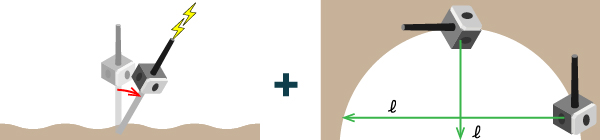

1台で3軸傾斜と距離を同時計測
ODSセンサーは、従来別のシステムで計測していた3軸傾斜計測と距離計測を1台で同時に行うことができ、構造物の変位や挙動変化を高精度に効率よく確認できます。
広範囲の遠隔監視に対応
ODSセンサー同士が中継通信を行うことで、障害物の多い現場や地下空間でも安定した通信環境を構築できます。
配線工事を抑えた無線構成
ODSセンサーはバッテリー駆動のワイヤレス設計を採用しており、センサー設置時の配線工事負担を軽減できます。
長期運用に対応した低消費電力設計
低消費電力設計により、ODSセンサーは最大10年の長期運用に対応します。
クラウドによる常時監視
Gateway経由で取得データをクラウドへ送信し、PCやスマートフォンから遠隔確認できます。
* 距離計測機能付き3軸傾斜センサーシステムのレンタル 機能紹介
距離計測機能付き3軸傾斜センサーシステムは、距離変化と3軸傾斜データを高精度に取得し、クラウド上で遠隔監視できるシステムです。常時監視やアラート通知にも対応し、現場の変位管理や安全管理を支援します。
高精度な距離・傾斜計測
最大150m先まで0.1mm単位の距離計測に対応し、微細な変位や傾斜変化の確認に活用できます。
クラウドによる遠隔監視
取得した計測データをクラウドへ自動送信し、PCやスマートフォンから確認できます。
アラート設定機能
設定した閾値を超えた際には、メール通知/ショートメッセージによるアラート発報にも対応しています。
全方向への設置に対応
ODSセンサーは全方向への設置が可能なため、現場条件に応じた柔軟な運用を行えます。
* 距離計測機能付き3軸傾斜センサーシステムのレンタル 用途
距離計測機能付き3軸傾斜センサーシステムは、橋梁やトンネル、法面、仮設構造物などの変位監視に活用できます。構造物や周辺地盤の挙動確認、施工時の安全管理、遠隔での計測管理など、さまざまな現場監視用途に対応しております。
詳しくは NETISや情報化施工に関する計測システム情報サイト rexse（レグゼ） をご確認ください
詳しくは、NETISや情報化施工に関する計測システム情報サイト rexse（レグゼ）にてご確認ください
* 距離計測機能付き3軸傾斜センサーシステムのレンタル仕様
距離計測機能付き3軸傾斜センサー ODS
| 型番 | FM3N-LDS-IX |
|---|---|
| 大きさ |
本体：90 × 90 × 60mm（アンテナ・ベント除く）
アンテナ長さ：110mm |
| 重さ | 約600g |
| 電源 | 内蔵バッテリー駆動 |
| バッテリー寿命 | 最大10年 |
| 防塵・防水 | IP67準拠（防塵・防水設計） |
| 設置方向 | 全方向対応 |
| 設置方法 | 測定箇所へ固定するだけの簡単設置（配線工事不要） |
| 動作環境 | 屋外対応 |
| 通信方式 | メッシュ型無線通信「FlatMesh」 |
| 通信距離 | 最大300m |
| 計測間隔 | 1分～（設定により変更可能） |
| 傾斜計測精度 | 0.0001° |
| 傾斜分解能 | 0.0001°（0.0018mm/m） |
| 傾斜再現性 |
±0.0005°（±0.009mm/m）
|
| 距離計分解能 | 0.1mm |
| 距離計再現性 | ±0.15mm |
| 距離測定範囲 | 0.04～150m |
Senceive Gateway
| 型番 |
FM4G-HSPA
|
|---|---|
| 大きさ |
218 × 68 × 126mm（アンテナ除く）
390 × 68 × 126mm（アンテナ含む） |
| 重さ | 約1.1kg |
| 電源 | AC100V対応（ソーラー運用可） |
| 防塵・防水 | IP67準拠（防塵・防水設計） |
| 通信方式 | メッシュ型無線通信「FlatMesh」 |
| 通信距離 | 最大300m |
| 最大接続数 | 最大100台 |
| クラウド連携 | 対応 |
| レポート間隔 | 最小1秒 |
