振動レベル計(検定付) VM-55EXのレンタルなら
- 騒音・振動測定器
振動レベルおよび振動加速度レベルの瞬時値や時間率レベル、時間平均レベル、最大値、最小値を3方向同時に測定
JIS C 1510:1995、JIS C 1517:2014や平成27年11月1日から施行の新基準による検定に適合しています。また、振動測定マニュアル※にも対応しています。
振動レベル計(検定付) VM-55に機能拡張プログラム VX-55EXをインストール済みです。
- 商品コード
- 20900
- メーカー
- リオン
- 校正証明書発行可能
- おすすめ
- ランキング1位
- 多機能
- 海外実績あり
振動レベル計(検定付) VM-55EXのレンタルはレックス。
お気軽にお問い合わせください。過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら
- 在庫状況
- 配送エリア
- 最短お届け日
-
翌日AM
- エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
- 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
- 複数台ご入用の場合は、担当窓口までお問い合わせください。
- 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。
振動レベル計(検定付)VM-55EXのレンタル 特長
- 振動レベル(Lv)、振動加速度レベル(Lva)同時測定

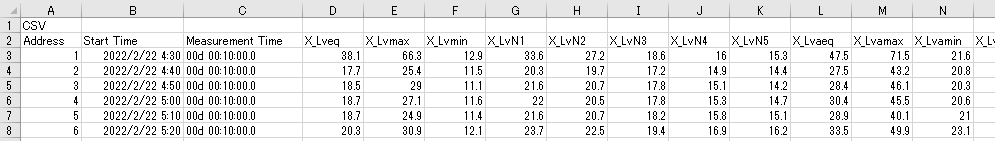

- SDカード対応(測定データはCSV出力。EXCELなどの表計算ソフトで扱えます。)
- オプションプログラムであるVX-55EXがインストール済み
- コンピュータとの通信はUSB端子・I/O端子で可能
- USBストレージ対応(リムーバブルディスクとして認識)
- 単三形アルカリ乾電池・ニッケル水素充電池で27時間測定
- 防塵防水性能 IP54(本体)


レベルレコーダーを無線でアプリ化!従来の使い勝手はそのままにケーブルの距離制限や紙の保管場所問題などを解消します。計量証明事業登録に使用できます。
レベルレコーダーアプリセットLR-D1は機械式レベルレコーダーと同じように紙送りやペン速度などを自由に設定可能です。アプリ化することによってレベルレコーダー自体の持ち運びがなくなり、利便性もアップしました。ぜひ一度レンタルでお試しください。
振動レベルデータ管理ソフトウェア付き。
AS-60VMは、環境計測のトータルソフトウェアAS-60に、VM-53Aで測定したデータを扱える機能を追加。
よくある質問
レベルレコーダーと接続できますか
-
A
レックスからお出しするレベルレコーダーにはアナログ出力ケーブル(CC-24)を付属させているため、接続できます。お客様所有のレベルレコーダーと接続する際は別途アナログ出力ケーブルの御用意が必要なため、お申し付けください。
レベルレコーダーアプリセット LR-D1>計量証明事業登録に使用できますか?
-
A
レベルレコーダの要件は「20~8,000Hzの測定ができること、50dB以上の記録幅を持っていること」とされています。
上記を満たしていることが仕様または取扱説明書に掲載されていれば計量検定所でNGを出されることはないということです。
レンタルオプション品
- 環境計測データ管理ソフトウェア AS-60VM
- ピックアップ延長ケーブル10m EC-54SB
- ACアダプタNLVM用 NC-98
- VM-55EX用プリンター DPU-414
- レベルレコーダーアプリセット LR-D1
- 振動計用オクターブ分析カード VX-55RT
※対応最新OS:Windows11
振動レベル計(検定付)VM-55EXのレンタル仕様
型式承認番号 | 第TW161号 |
---|---|
適合規格 |
計量法・振動レベル計 JIS C 1510:1995 JIS C 1517:2014
平成27年11月1日施行の新基準による検定 |
測定機能 |
3方向同時測定が可能
振動レベルLvおよび振動加速度レベルLva 振動レベル及び振動加速度レベルの最大値ホールド |
演算測定 (演算値) |
振動レベルおよび振動加速度レベルの時間平均レベルLeq
振動レベルおよび振動加速度レベルの時間率レベル L5、L10、L50、L90、L95 振動レベルおよび振動加速度レベルの最大値 Lmax 振動レベルおよび振動加速度レベルの最小値 Lmin |
測定周波数範囲 |
【振動レベル】 1~80 Hzの間で感知
【振動加速度レベル】 1~80 Hzの間で感知 |
測定レベル範囲 |
【振動レベルの鉛直方向】25~129 dB
【振動レベルの水平方向】30~122 dB 【振動加速度レベル】30~129 dB |
自己雑音レベル |
【振動レベルの鉛直方向】19 dB以下
【振動レベルの水平方向】24 dB以下 【振動加速度レベル】24 dB以下 |
周波数重み付け特性 | 鉛直振動特性(計量法またはJISによる)、水平振動特性(JISによる)、平坦特性(JISによる) |
レベルレンジ |
10 dBステップ6レンジ切替、3方向独立
0~70 dB、10~80 dB、20~90 dB、30~100 dB、40~110 dB、50~120 dB |
リニアリティレンジ | 80 dB |
実効値検出回路 | ディジタル演算方式、時間重み付け特性 0.63秒 |
サンプリング周期 | 時間平均レベル、最大値、最小値、最大値ホールド 125μs(サンプリング周波数 8 kHz)時間率レベル 100 ms |
ストアモード |
【Manual】1アドレスずつ測定結果を測定開始時刻とともに記録本体内部メモリまたはSDカードにデータを記録本体内部メモリは3方向1組最大1000組、SDカードは容量に依存
【瞬時値および最大値ホールドの値保存】カレント状態でPauseキーを押下した時点の振動レベル Lvおよび振動加速度レベル Lvaの瞬時値および最大値ホールドの値を保存 【演算値保存】Manualで演算した各種演算値を保存 【Auto※2】振動レベル Lvおよび振動加速度レベル Lvaの瞬時値、各種演算値を連続記録 データはSDカードに記録(本体内部メモリには記録しない) 【Timer Auto※2】振動レベル Lvおよび振動加速度レベル Lvaの瞬時値および各種演算値を連続記録 測定開始、停止時刻を設定することで毎正時から10分間の測定を実行 測定開始までの間、省電力モードとなるSleep機能有り データはSDカードに記録(本体内部メモリには記録しない) |
測定時間 |
ストアモードManual時の測定時間
設定された測定時間で演算測定が可能 500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間、 ユーザ設定(1~59 s、1~59 m、1~24 h) |
総測定時間 |
ストアモードAuto / Timer Auto時の測定時間
設定された測定時間で演算測定が可能 500秒、10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間、 ユーザ設定(1~59 s、1~59 m、1~1 000 h) 【Lvストア周期】ストアモードAuto、Timer Atuo時の瞬時値データのストア間隔 100 ms、1 sから選択 【Leq演算周期】ストアモードAuto、Timer Atuo時のLeqやLN等の演算値を算出する間隔 10秒、1分、5分、10分、15分、30分、1時間、8時間、24時間、 ユーザ設定(1~59 s、1~59 m、1~24 h) |
ポーズ機能 |
カレント状態およびManual演算時、一時停止/一時停止解除が可能
Auto / Timer Auto中の一時停止、波形収録時不可 |
マーカ※2 |
2種類のマーカ機能
ストアモードAuto、Timer Autoで Lvストア周期設定時のみ有効 |
データリコール | ストアデータの閲覧を行う |
設定記憶 |
最大5組の設定を本体内蔵メモリおよびSDカードに保存と呼び出し
あらかじめSDカードに格納されたファイルの設定で起動することが可能 |
時計機能 | ストアデータに時間情報を付加するとともにタイマーを使用した演算測定が可能 |
表示 |
バックライト付きTFTカラー半透過液晶表示器、WQVGA (400×240 dots)
【バーグラフ更新周期 】100 ms、数値表示更新周期 : 1 s 【言語】英語および日本語、Help機能 : あり |
警告表示 |
【過大信号表示 】フルスケール +10.0 dB
【過小信号表示 】フルスケール -70.5 dB |
LED | 2色(赤/青)、各種動作状態を表示 |
校正用出力信号 |
外部接続機器を校正するために出力される信号
【交流出力 】31.5 Hz、1 Vrms、【直流出力 】2.5 V |
交流/直流出力 |
メニューにより交流出力または直流出力を選択
φ2.5出力端子、3方向独立 【交流出力】出力抵抗 : 600 Ω 負荷抵抗 : 10 kΩ以上 交流出力 : 1 Vrms(フルスケール) 画面の瞬時値と交流出力の周波数補正は独立に設定することが可能 【直流出力】出力抵抗 : 600 Ω 負荷抵抗 : 10 kΩ以上 直流出力 : 2.5 V(フルスケール、25 mV/dB) |
USB |
【マスストレージクラス 】
コンピュータにはストレージデバイスとして接続し、SDカードがリムーバブルディ スクとして認識 【コミュニケーションデバイスクラス 】 コミュニケーションデバイスクラスを利用して、通信コマンドによる制御も可能 |
RS-232C通信 | 専用ケーブルの使用により、RS-232C通信が可能(I/O端子を使用) |
BMPファイル | 画面キャプチャし、BMPファイル形式で保存 |
プリント機能 |
専用のプリンタDPU-414に測定結果を印刷(I/O端子を使用)
【画面印刷モード】表示画面を1枚印刷。瞬時値、演算値、リコールデータの印字出力が可能 |
コンパレータ※2 |
振動レベルまたは振動加速度レベルが設定レベル
(30~120 dB、1 dB刻み)を超えるとオープンコレクタ出力がONになる 【対応チャンネル】Menu画面で設定された1方向 【コンパレータ出力】オープンコレクタ出力(I/O端子を使用) 最大印加電圧 : 24 V 最大駆動電流 : 50 mA(印加電圧24 V時) |
SDカード |
SD / SDHC(最大容量32 GB)※1
【SDカードフォーマット】SDカードのフォーマットはSDフォーマッター相当 |
電源 |
単3形乾電池8本または外部電源
【ACアダプタ】NC-98C(オプション) 【外部電源電圧】5~7 V(定格電圧6 V) 【消費電流】約80 mA(DC12 V(乾電池8本)において) 一次側(AC100 V側)消費電力 : 約4 VA(NC-98C、AC100 V において) |
電池動作時間(23℃) |
アルカリ乾電池LR6 : 約27時間
ニッケル水素充電池 : 約27時間(eneloop pro(R))※4 (本器の設定および製造メーカにより動作時間は変わります。) |
防塵防水性能 | IP54※3 |
使用温湿度範囲 | 温度 : -10 ~ +50 ℃、湿度 : 90 %RH以下(結露のないこと) |
大きさ・重さ | 約175 mm(H)×175 mm(W)×40 mm(D)・約780 g(電池含む) |
振動ピックアップ: 3方向振動 ピックアップ PV-83C |
【基準感度 】60 mV/(m/s2)
【使用温度範囲 】-10 ~ +50 ℃(結露しないこと) 【防水性 】IPx7 【大きさ・重さ】約φ67×40.7 mm(D)(接続コード除く)、約335g |
備考 |
※1:動作を保証する付属品のSDカードをお使いください。
※2:VM-55では、VX-55EXが別途必要ですが、本機種はインストール済みです。 ※3:有害な影響が発生するほどの粉塵(防塵形)と、あらゆる方向からの飛まつによる水(防まつ形)に対し保護されています。 ※4:eneloop pro(R) の充電は、必ず専用の充電器をお使いください。eneloop pro(R) は、パナソニックグループの登録商標です。 【防水に関するご注意】 ご使用の際は底面のゴムカバー・電池カバーが、確実に閉じているかご確認ください。 |
コンピュータの推奨スペック
CPU | Intel Core2 Duo 2.0 GHz 以上 |
---|---|
RAM | 2 GB以上 |
画面 | XGA(1024×768ピクセル)以上、65 536色以上 |
対応OS |
Microsoft Windows XP Professional 32 bit
Microsoft Windows 7 Professional 32 bit、64 bit Microsoft Windows 8 64 bit Microsoft Windows 10 32 bit、64 bit※1 |
備考 | ※1win10で使用される場合は、メーカーのソフトをインストールする必要がございます |
対応可能機種
騒音計 | NL-21、NL-22、NL-28、NL-32、NL-42、NL-52、NL-62 |
---|---|
振動計 | VM-53A、VM-55EX |
LR-D1
通信方式 | BLE4.2(Bluetooth Low Enargy) |
---|---|
対応OS | Windows10、Windows11 |
時間スケーリング |
Sタイムグラフ 10秒/30秒/1分
Lタイムグラフ 5分/10分/20分/30分/60分 |
描画動作速度 |
Fast/Slow(騒音計の設定に依存)
VL(振動レベル計の設定に依存) |
記録周期 | 100ms |
ファイル保存 | CSV(測定値データ)、PNG(メモデータ) |
PC推奨スペック | CPU:core i5以上、メモリ:8GB以上 |
BA-01
通信方式 | BLE4.2(Bluetooth Low Enargy) |
---|---|
最大通信距離 | 見通し距離 約5m※Bluetooth無線技術では約5m程度までの距離で通信できますが、障害物(人体、金属、壁など)や電波状況によって通信有効範囲は変動します。 |
アンテナ | 本体内蔵型(外部アンテナの接続は不可) |
入出力端子 | USB(typeC) |
入力インターフェイス | RS-232C |
通信ボーレート |
9600、19200、38400、57600、115200bps
(ディップスイッチによる切替式) |
電源 | 単4乾電池×1 |
動作環境 | -10~45℃、0~95%RH(結露のないこと) |
保存環境 | -20~60℃、0~95%RH(結露のないこと) |
寸法 | 38×63.5×18mm |
質量 | 0.1kg(電池含) |
振動レベル計(検定付)VM-55EXのレンタル構成品
- 本体
- ピックアップ(PV-83C)
- ピックアップコード(EC-54S)3m
- SDカード(512MB)
- 取扱説明書
- 振動レベル計検定済証
- 収納ケース
- 単3電池×8本
- プロテクトキー
- 環境計測データ管理ソフトウェア
- 取扱説明書
- 取扱説明書(簡易操作手順書)
- 収納ケース
※対応最新OS:Windows10
- ピックアップ延長ケーブル
- 収納ケース
- ACアダプタ
- 収納ケース
- プリンター(DPU-414)
- ACアダプター
- プリンターケーブル(CC-42P)
- 予備記録紙
- 取扱説明書
- 収納ケース
- プログライムカード(VX-55RT)
- 取扱説明書
- 収納ケース
