ファイバースコープ（工業用内視鏡）とは？仕組みや選び方、活用シーンについても解説

ファイバースコープ（工業用内視鏡）とは、細径の挿入部を用いて配管や機械内部などの目視できない箇所を観察する点検機器です。分解せずに内部状態を確認できるため、時間短縮やコスト削減、予防保全に役立ちます。
本記事では、一般的に浸透している「ファイバースコープ」という呼称を使用しますが、厳密には仕組みによって以下の2種類に区別されます。

現在は高画質な記録が可能なデジタル式（ビデオスコープ）が主流となっています。
本記事では、これらを総称してファイバースコープ（工業用内視鏡）の基本的な仕組みから、失敗しない選び方、具体的な活用シーン、さらに用途別のおすすめ機器の考え方までを整理して解説します。

ファイバースコープ（工業用内視鏡）の仕組み

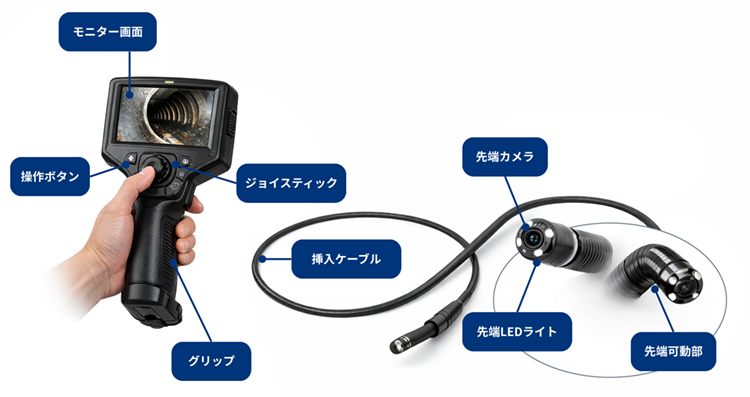

ファイバースコープは、細長いケーブルの先端にあるレンズで捉えた画像を、手元のモニターや接眼部へ伝送する仕組みです。大きく分けて「光ファイバー式」と「デジタル式」の2種類があります。

光ファイバー式

数万本の極細のガラス繊維（光ファイバー）を束ね、画像を「光」のまま伝送する方式です。

特徴: 映像がアナログで、接眼レンズを覗いて確認します。
メリット: 電子回路を先端に持たない構造のため、電磁ノイズの影響を受けにくいという特性があります。なお、防爆エリアで使用する場合は、方式にかかわらず防爆認証取得モデルを選定する必要があります。また、構造上ケーブルを非常に細く（φ1mm以下など）できるのが強みです。

デジタル式（ビデオスコープ）

先端に小型のカメラ（CMOSやCCDセンサー）を搭載し、画像を電気信号として伝送する方式です。現在、工業用内視鏡の主流はこのタイプです。

特徴: 液晶モニターで複数人が同時に確認でき、写真や動画の保存が容易です。
メリット: 高画質な映像が得られやすく、ズームや画像処理機能が充実しています。

ファイバースコープ（工業用内視鏡）を選ぶポイント

点検対象の径・距離・曲がりの有無、必要な画質や記録方法によって最適な機種は変わります。導入後に「入らない・曲がらない・記録できない」を避けるため、選定時に確認すべき要点を整理します。

カメラ（ケーブル）径と長さ

挿入できる最小径を決めるのがカメラ（ケーブル）径です。配管や隙間の内径だけでなく、曲がり部を通過できるか、先端部が途中で引っかからないかまで含めて確認します。入口がギリギリでも、途中に段差や曲がりがあると通らないことがあるため、可能なら同等径の棒やケーブルで事前に当たりを取ると確実です。

細いほど狭所に入りますが、剛性が下がり操作が難しくなる傾向があり、照明量や画質面で不利になる場合もあります。逆に太いほど押し込みやすい一方で、入る場所が限られます。

長さは、点検距離に取り回しの余裕を加えて選びます。1m、2m、3mなどから選ぶことが多いですが、長尺になるほど先端の操作が遅れたり、狙った方向に向けにくくなったりします。光源は基本的に先端LEDで、対象物との距離が離れるほど暗くなります。細径モデルではLEDサイズが制限されるため、照度不足に注意が必要です。

可視範囲と先端可動

可視範囲は、視野角、焦点距離（近接が見えるか）、直視か側視かといった要素で決まります。点検で多いのは「近すぎてピントが合わない」「広角で見えているが欠陥が小さく判別しづらい」といったズレなので、何を欠陥とみなすか（亀裂、腐食、異物、摩耗など）を先に決めると選びやすくなります。

曲がりの先を見たい、分岐の奥を確認したい場合は、先端可動の有無が重要です。2方向（上下）可動、4方向（上下左右）可動などのタイプがあり、ジョイスティック操作など操作方式で使い勝手が大きく変わります。先端を曲げられない機種でも、ミラーやフック等のアタッチメントで補える場合はありますが、狭所や曲がりが多いルートでは可動式の方が再現性が高いです。

死角を減らす工夫として、メイン＋サイドの2カメラや、カメラ回転機構も有効です。先端を動かしづらい場所でも、サイドカメラで側面を確認できると、腐食の帯状進行や溶接部周りの状態が把握しやすくなります。

映像出力と記録

映像の確認方法は、本体モニターで完結するタイプ、外部モニター出力ができるタイプなどがあります。単体で素早く点検したいならモニター一体型、PCに直接出力して大画面で確認できるモデルも、複数人での立ち会い検査に便利です。

記録要件は、静止画か動画か、保存先がSDカードか本体メモリか、PCへの取り込みが簡単かを整理します。報告書作成や点検記録の管理が目的なら、解像度だけでなく日時情報の記録、ファイル形式、フォルダ管理のしやすさが効いてきます。

運用上の盲点として、現場での手袋操作、暗所でのボタンの押し間違い、保存できたと思ったら容量不足だったといった問題があります。点検を止めないためには、操作UIの分かりやすさ、バッテリー持ち、予備メディアの用意まで含めて選ぶのが実務的です。

使用時の注意点（故障を防ぐために）

ファイバースコープ（工業用内視鏡）は精密機器のため、使用方法によっては故障の原因となることがあります。特に注意したいのが、先端可動式モデルの取り扱いです。

先端を曲げた状態で無理に押し込んだり、テンションがかかったまま可動操作を行ったりすると、内部ワイヤーや駆動機構に過度な負荷がかかります。これが繰り返されると、可動不良や操作不能につながる可能性があります。

挿入時は先端をニュートラルな状態に戻してから進めること、抵抗を感じた場合は無理に押し込まないことが基本です。また、引き抜く前にも可動部をまっすぐな状態に戻すことで、トラブルを防ぎやすくなります。適切な取り扱いは、機器寿命の延長だけでなく、安定した点検品質の確保にもつながります。

ファイバースコープ（工業用内視鏡）の活用シーン

ファイバースコープは、「分解せずに内部を確認したい」というニーズがある現場で力を発揮します。

配管内部のトラブル予防

配管内部の詰まりや腐食は、外からは確認できません。 特に薬液配管や排水配管では、スケール付着や赤錆の進行が突然の設備停止につながることがあります。定期的に内部を記録しておくことで、傾向変化を早期に把握できます。

分解工数の削減

モーター内部、ギアボックス、熱交換器チューブ、ダクト内部などは、分解確認に時間がかかります。 異音や振動が発生した際、まず内部状態を目視できれば、交換が必要か清掃で済むかを迅速に判断できます。

品質管理・再発防止

画像や動画を保存できるため、 不具合発生箇所の共有や経時比較が可能です。 担当者の経験値に依存せず、客観的な判断材料として活用できます。

ファイバースコープ（工業用内視鏡）　レンタルのおすすめ機器

レックスでは、ケーブルの長さや、カメラ径など様々なタイプをラインアップしています。用途別におすすめのレンタル商品をご紹介いたします。

仕様上は「4方向可動」「広角」と記載されていても、実際の挿入環境（摩擦・曲がり・長尺化）によっては十分に可動域を活かせない場合があります。また、価格帯によってセンサー性能や照明能力が異なるため、同じ解像度表記でも視認性に差が出ることがあります。

そのため、実際の現場条件で試せる計測器レンタルで、操作感や視認性を事前に確認しておくと安心です。

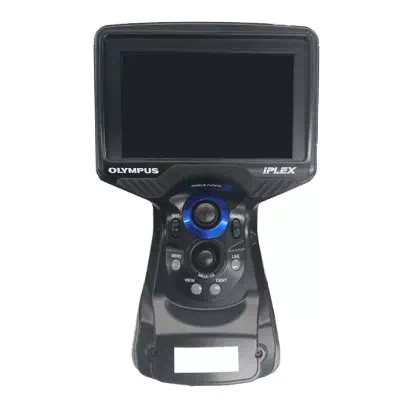

長距離配管・プラント内部点検向け（20m以上が必要なケース）

狭所・設備内部・機械部品点検向け（φ6mm前後が必要なケース）
