杭ナビ LN-160のレンタル
- 測量機
１人で誰でも簡単に素早く杭打ちができる！長時間運用にも対応
杭ナビLN-160は、3D設計データをもとに杭打ちや墨出しの位置出しを支援するレイアウト機です。自動整準やガイドライトによって作業をスムーズに進められ、バッテリー駆動と外部電源ポートの搭載により、長時間の現場でも安心して使用できるレンタル商品です。
- 商品コード
- 10285
- メーカー
- トプコンソキアポジショニングジャパン
- NETIS：KT-170034-VE
- NEW
ご質問があればコンシェルジュが丁寧にサポートします
過去の見積番号から注文リクエスト！便利なリクエストフォームはこちら
- 在庫状況
- 最短お届け日
- エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
- 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
- 複数台ご入用の場合は、担当窓口までお問い合わせください。
- 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。
LN-160 杭ナビのレンタル 特長
- 長時間運用に対応する外部電源ポート搭載！(※1)
- バッテリー性能を強化し、最大約6時間の連続使用
- 測定可能範囲が拡大、傾斜地にも対応！
- 自動整準で設置が簡単！
- 視認性を高めた高輝度ガイドライト
（※1）外部電源ポートとカーバッテリーをつなぐケーブルは構成品に含まれておりません。
外部電源を使用する場合は、電源ケーブル（車載用DCケーブル等）をお客様にてご準備ください。
LN-160 杭ナビのレンタル 機能
誰でも扱える簡単操作で、杭打ち・墨出し作業を大幅に効率化
ワンタッチで設置完了、自動整準機能
本体の電源を入れるだけで自動的に整準を実行。設置後スムーズに作業を開始できます。
視覚で誘導するガイドライト
赤色・緑色のガイドライトが杭位置までの方向を案内。数値確認に頼らず、直感的に正しい位置へ誘導します。
毎秒20回更新の追尾表示
自動追尾したプリズムの情報を高速更新。動きに対する追従性が高く、連続した位置出し作業を快適に行えます。
コントローラはモバイル端末
モバイル端末をコントローラとして採用しています。
（モバイル端末も構成品として付属しております。杭打ちアプリケーション『TopLayout』インストール済）
杭打ち作業からICT施工まで 活躍の場がさらに拡大！
連続使用時間 約6時間（従来比120％）
省電力化により稼働時間が向上。バッテリー2個同梱で、丸一日の作業にも対応しやすい構成です。
拡大した傾斜対応エリア
最大仰角＋55°、最大俯角－32°に対応。測定範囲は直径260mと広く、土木の杭打ちから建機を使用したICT 施工にも対応可能です。
ハンドル部の照準器形状を改良し、ICT建機用プリズムの概略視準がより行いやすくなりました。

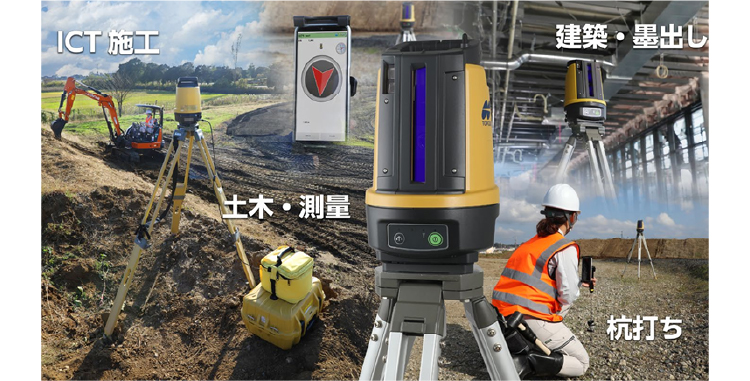

LN-160 杭ナビのレンタル 用途
- 土木現場における杭打ち誘導作業
- 建築現場での墨出しサポート
- 3D設計データを活用した位置出し・レイアウト作業
- ICT施工での活用
LN-160 杭ナビのレンタル仕様
| 測定可能範囲 |
距離 0.9 ～ 130ｍ(※)
高度角+55° 高度角-32° (※)ATP2/ATP2SII使用時 測定気象条件：雨天/濃霧/強い陽炎の発生等、悪天候時を除く。 |
|---|---|
| 測距精度 |
測距精度：(3.0+2ppm x D)ｍｍ(※1)/測角精度：5(※2)
(※1)JIS B 7912-4:2006準拠。Dは測定距離、単位はmm。 (※2)標準偏差 |
| 自動整準範囲 | ±3° |
| 傾斜補正部 |
方式 液体式2軸傾斜センサー
補正範囲 ±6′ |
| 自動追尾部 |
自動追尾可能距離 0.9 ～ 130m(※)
(※)ATP2/ATP2SII使用時 測定気象条件：雨天/濃霧/強い陽炎の発生等、悪天候時を除く。 |
| モーター駆動部 | 駆動範囲 360°（水平方向） 最高回転速度 60°／秒（10rpm） |
| ガイドライト |
光源 発光ダイオード（LED）（赤 626nm ／緑 524nm）
視認可能範囲 水平 8°以上 （全幅：7m、距離 50m にて） |
| 通信部 |
W-LAN 802.11 n/b/g 対応 通信可能距離 100ｍ(※1)
Bluetooth Version 5.0 (Bluetooth Low Energy) クラス1.5 通信可能距離 130ｍ(※2) (※1) 通信距離/速度は使用環境や使用される携帯端末に依存します。通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く (※2) 通信間付近一帯に障害物がなく、電波発信・妨害する施設や車がほとんどない場合で雨天を除く。なお、接続するBluetooth機器の仕様によっては、通信距離が短くなる場合があります。 |
| 電源部 |
標準バッテリー BDC72 リチウムイオン電池
連続使用時間（20 ℃） 約 6 時間 |
| 寸法 | 185(W) × 198(D) × 322（H)mm |
| 質量 | 約 4Kg（バッテリーを含む） |
| 使用温度範囲 |
使用温度範囲 -20 ～ +50 ℃ ( 結露しないこと )
保存温度範囲 -30 ～ +60 ℃ ( 結露しないこと ) |
| 耐環境性 | 防塵・防水性 IP65 |
