3次元風向風速計 SAT-600
気象観測機器

3次元・超音波でレスポンスの良い風向風速測定が可能(気象庁検定合格品)

水平・鉛直の3次元で計測することができます。従来の2次元水平風向風速計では困難な鉛直成分風速(吹き上げ・吹き下ろし)の立体的な観測が可能です。

  • 3次元風向風速計 SAT-600
  • 3次元風向風速計 SAT-600
商品コード
20657
メーカー
ソニック
  • ランキング3位
  • 多機能
在庫状況
お問い合わせください
配送エリア
最短お届け日
ご注文を承った後、最短で
翌々日AM
に到着します。
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

必ずお読みください
対応最新OS:WindowsXP

3次元風向風速計 SAT-600のレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

  • 新型センサーの採用により、耐環境性能の向上を実現。
  • 水平風向風速に加え、鉛直成分風速(吹き上げ・吹き下ろし)の3次元風速の測定が可能。
  • 微風から強風域まで、ハイレスポンスでリニアリティの高い測定が可能 。
  • 稼働部が無いため、強風時においても破損の恐れがありません。

用途

  • 大気拡散観測。
  • 建築・土木の安全管理用。
  • 環境観測用。
  • 低層気象及び局地気象観測。
  • 交通機関の安全運転用。

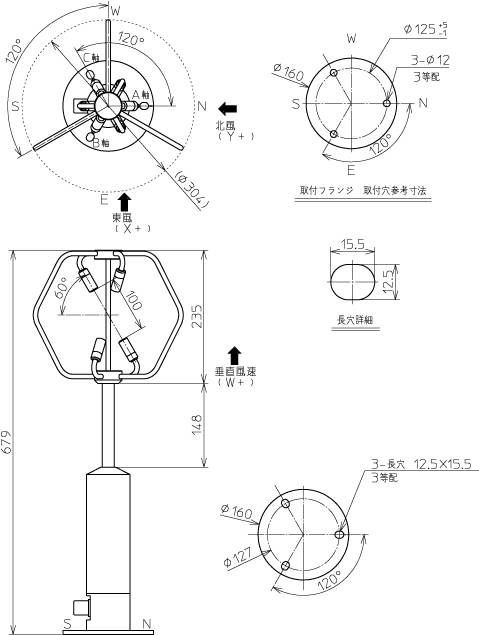

寸法図

寸法図

よくある質問

通常北を0°、南を180°としますが、 360°までにすると、北向きの風が吹いているときに、0°、360°付近を繰り返すので、 平均すると180°となってしまい、南向きの風と誤認してしまいます。
A

ご心配なく!防ぐために、0°:北、180°:南、360°:北、540°:南 まで計測する仕組みになっています!

測定結果はどのように確認しますか?
A

本体に表示部などはなく、PCに接続することで確認いただけます。
構成品ではお付けしておりませんので、お客様でご準備をお願いします。(ご準備が難しい場合は、ご相談下さい。)

仕様

測定方式 時分割送受切替型超音波パルス方式
演算方法 超音波伝播時間逆数差演算方式
測定レンジ 【風速】0~60 m/s(1,2,5,10,15,20,30,40,50,60m/sより任意に設定可能)
【風向】0~540゚
精度 【風速】±(読み値の3%+0.05m/s)
【風向】±3゚
出力分解能 【風速】0.01m/s
【風向】0.1°
測定繰り返し 4回/秒
デジタル出力 RS-422(出力信号の任意の要素を出力可能)
アナログ出力 0 - 20mAまたは4 - 20mA(4ch)(出力信号の任意の4要素を選択)
出力信号 瞬間風速(Ui)、瞬間風向(θi)、瞬間垂直風速(Wi)、瞬間成分風速(Xi,Yi)、ベクトル平均風速(Um)、ベクトル平均風向(θm)、平均垂直風速(Wm)、スカラー平均風速(Us)、平均成分風速(Xm、Ym)、3秒移動平均風速(U3)
平均化時間 1~15分(1分毎に設定可能)
保護回路 過電流保護、雷災保護
主材質 ステンレス
塗装色 シルバーメタリック(マンセルN8相当)
使用温度範囲 -20~+50℃
使用湿度範囲 10~95%RH(結露しないこと)
電源 DC24V 約4W
デジタル出力詳細 【通信速度】 1,200、2,400、4,800、9,600、19,200bps
【データ長】 8bit
【パリティー】 なし
【ストップビット】 1bit
【出力形式】 ASCII
【出力要素】 各風速成分をCSV形式で出力
寸法 寸法図参照
重量 約4.5kg

構成品

  • 超音波風向風速センサー(SAT-600)
  • 電源信号変換器(SAT-PJBA:RS-232C、電源ケーブル付き)
  • 屋外雷災保安器(SAT-SPS)
  • 取付用フランジ(ボルト×5付)
  • 取り付け用締め付けベルト×2
  • L型アングル×2(雷災保安器:ボルト×4)
  • SAT接続ケーブル(JCS-50S(50m))
  • SAT接続ケーブル(JCS-20S(20m))
  • 専用ソフトウェア×2(CD-R)
  • USBシリアルケーブル
  • 気象庁検定書
  • 取扱説明書
  • センサー用収納ケース

※対応最新OS:WindowsXP
