超音波厚さ計 DM5EDL
非破壊検査機器

母材の厚さのみを測定するデュアルマルチ機能を搭載。

厚さ測定の基本機能に加え、デュアルマルチ機能で、コーティングやペイントの上から母材の厚さのみを測定することが可能です。また、データファイルの作成と最大50,000点の測定値をグリッドファイル形式で保存することができます。

  • 超音波厚さ計 DM5EDL
  • 超音波厚さ計 DM5EDL
  • mm
  • スルーコート機能
  • 金属
  • 金属厚さ
商品コード
20392
メーカー
日本ベーカーヒューズ
  • 校正証明書発行可能
  • 人気
  • 多機能
  • 海外実績あり
在庫状況
配送エリア
最短お届け日
ご注文を承った後、最短で
翌々日AM
に到着します。
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

超音波厚さ計 DM5EDLのレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

  • 再現性が高く安定した測定が可能。
  • コーティング材を剥がさずに測定可能。
  • 重量わずか223g(バッテリー含む)。
  • バッテリー動作は約60時間。
  • 欧州規格 EN 15317 に準拠。
  • バックライト付き液晶ディスプレイを採用し、あらゆる環境下で明るく見やすい表示を実現。
  • 操作キーが少なく、わかりやすいメニュー構造で、片手で簡単に操作可能。
  • 最小/最大(Min/Max)キャプチャー、Bスコープ表示、アラーム、差圧測定などの充実した機能を搭載。

簡単操作を追求したユーザーインターフェース

簡単操作を追求したユーザーインターフェース

簡単操作を追及した設計で、MODEキー、CAL/ONキー、矢印キーにより、メニューの選択、設定値の調整、条件設定から校正、測定まで、すべての操作が可能です。
また、校正は画面の指示に従って簡単に行えます。校正の時期を知らせるリマインダー機能が搭載されており、次回校正の時間や測定回数などを設定することが可能です。

コーティング材を剥がさずに測定可能

コーティング材を剥がさずに測定可能

デュアルマルチ機能では、コーティングやペイントを剥がすことなく、母体のみの厚さを簡単、正確に測定することが可能です。デュアルマルチ機能を使用することで、時間とコストが削減できます。
また、表面が荒い測定物、腐食が激しい測定物におけるカップリングの問題による測定エラーが少なく、厚く塗られた接触媒質も測定値には含まれないため、より正確な厚さ測定が可能です。

データロガ機能を搭載

データロガ機能を搭載

最大50,000 点の測定値をグリッド/リニアファイルに保存することができます。保存したデータファイルは、専用のデータ転送ソフト(Microsoft Excel)でPCに転送し、管理することが可能です。データ解析ソフトウェアUltraMATEを使用すれば、測定データをヒストグラムで表したり、上限値/下限値を超える測定データをカラー表示にするなど、高度なデータ処理が可能です。

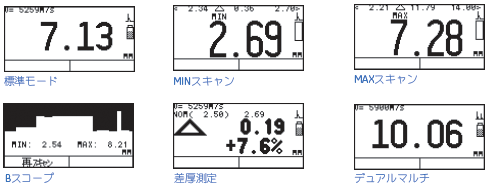

選べる表示モード

DM5Eには6種類の測定値表示モードがあります。

  • 標準モード :測定ごとに厚さ値を表示
  • MINスキャン:連続測定で得られた測定値のうち、最小値を表示
  • MAXスキャン:連続測定で得られた測定値のうち、最大値を表示
  • 差厚測定:入力した公称厚さ値と測定値を比較し、その差をmm/%で表示
  • Bスコープ表示 :測定時の最小/最大値を表示
  • デュアルマルチ表示:コーティング上からの測定時に母材の厚さのみを表示
選べる表示モード

用途

石油化学プラントや電力プラントをはじめ、各種工業分野におけるパイプライン、圧力容器、貯蔵タンクなどの厚さ測定に対応。

使用方法動画

よくある質問

計測前の注意点などはありますか?
A

精度よく計測する為に音速の設定を正しくする必要があり、そのために計測前には校正を行ってください。
校正に必要なテストピースは、 測定対象と同じ材質のもので、 あらかじめ厚さのわかったものをご用意お願いします。
計測する素材で、厚みの違うものを2枚用意していただくと2点校正ができより精度よく計測が可能になります。

レンタルオプション品

  • 超音波厚さ計薄物用探触子 DA512+
  • 20角7段ステンレス試験片 SUS304
  • 20角7段炭素鋼試験片 SB410
  • 20角5段ステンレス試験片 RB-T SUS304
  • 20角5段炭素鋼試験片 RB-T SB410
  • DM5E薄物用探触子 DA512
  • 20角6段炭素鋼試験片 RB-T SB410
  • 20角6段ステンレス試験片 RB-T SUS304
  • 20角5段炭素鋼試験片 RB-T SB410 3-15
  • DM5E薄物用探触子 DA312

続きを見る

仕様

本体

動作原理 超音波パルスエコー法
表示測定範囲 0.60~508mm(鋼中)
デュアルマルチモード 2~23mm(コーティング厚0.3~2.50mm)
表示分解能 デフォルト:0.001 inch(0.001, 0.01 inch から選択可能)
デフォルト:0.01 mm(0.01, 0.1 mm から選択可能)
音速範囲 鋼中縦波音速換算で508~18,699m/s
材料音速分解能 1m/s
測定単位 mm、inch
探触子ゼロ点調整 手動(オフブロックの場合)
校正モード 1点校正/2点校正/オンブロック
表示部 高分解能LCD 53×27mm(64×128ピクセル)、バックライト/コントラスト調整機能付き
表示更新速度 測定モード:4Hz/8Hz
スキャンモード:24Gz
探触子設定 9種類(初期設定)
アラーム設定範囲 0.25~508mm
電源 単3形アルカリ乾電池×2
バッテリー動作時間 約60時間
自動電源オフ 常時オン/自動オフ(5/10/15/30分後)
表示言語 日本語、英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、中国語
コネクター 探触子:Lemo 00×2
Mini USB - PC
動作温度 -10~+50℃
防塵・防滴 IP54
寸法 138(H)×75(W)×32(D)mm
重量 223g(バッテリー含む)

※バージョンによってマイナーチェンジがある場合があります

データロガー

データ数 最大50,000点
ファイル形式 グリッド/リニア
行数 1~50,000
ファイル名 英数字(24文字まで)

※バージョンによってマイナーチェンジがある場合があります

プローブ

DA501EN(標準構成品)

周波数 5MHz
用途 一般測定
温度範囲 -10~+70℃
接触面径 12mm
測定範囲測定範囲 1.0~200.0mm
測定範囲(デュアルマルチ) 5.0~23.0mm
周波数周波数 7.5MHz

※バージョンによってマイナーチェンジがある場合があります

DA512(オプション)

用途 薄物測定用
温度範囲 -20~+70℃
接触面径 7.5mm
測定範囲 0.6~60mm
測定範囲(デュアルマルチ) 3~10mm

※バージョンによってマイナーチェンジがある場合があります

DA312(オプション)

周波数 10MHz
用途 薄物測定用
温度範囲 -10~+60℃
接触面径 7.5mm
測定範囲 0.6mm~25mm
測定範囲(デュアルマルチ) 3mm~10mm

※バージョンによってマイナーチェンジがある場合があります

構成品

  • 本体(DM5E DL 単3電池×2)
  • 本体ケース(ハンドベルト付)
  • 探触子(DA 501EN探触子ケーブル付)
  • 常温用カプラント
  • USBケーブル
  • USBドライバーソフト(CD-R)
  • 収納ケース
  • 取扱説明書(DM5E DL用)
  • 取扱説明書(校正方法手順)
  • 取扱説明書(DM5E-USB接続ガイド)
