ガス検知器の仕組みと測定原理｜吸引式・拡散式の違いと選び方も

この記事では、ガス検知器の仕組みや測定原理について、わかりやすく網羅的に解説していきます。また吸引式や拡散式の違いなどもご説明しています。安全管理に重要な役割を担う「ガス検知器」。正しく理解して、正しく使用しましょう。

ガスセンサーの検知原理と特徴

早速ガスセンサーの検知原理とそれぞれの特徴について説明していきましょう。

接触燃焼式の原理

酸化触媒上で可燃性ガスが燃焼する際の発熱量を検知する方式です。

接触燃焼式の特徴

ニューセラミック式の原理

独自に開発された超微粒化酸化触媒（ニューセラミック）上で可燃性ガスが燃焼する際の発熱量を利用した検知方式です。

ニューセラミック式の特長

半導体式の原理

金属酸化物半導体がガスと接触した際に生じる抵抗値の変化を検知します。

半導体式の特徴

熱線型半導体式の原理

酸化物半導体表面で起こる可燃性ガスの吸着および酸化反応に伴う電気伝導度の変化を検出します。

熱線型半導体式の特徴

加熱された素子にガスが触れた際、生じるガス固有の熱伝導率の違いを利用する方式です。

熱伝導式の特徴

定電位電解式の原理

一定電位に保たれた電極上でガスを電気分解し、その際の電流値をガス濃度として検知します。

定電位電解式の特徴

隔膜ガルバニ電池式の原理

電極上で酸素が電気分解されるときの電流を、酸素濃度として検知します。

隔膜ガルバニ電池式の特徴

赤外線式（NDIR）の原理

赤外線光源から放射された光がガスによって吸収される量を検知する方式です。

赤外線式（NDIR）の特徴

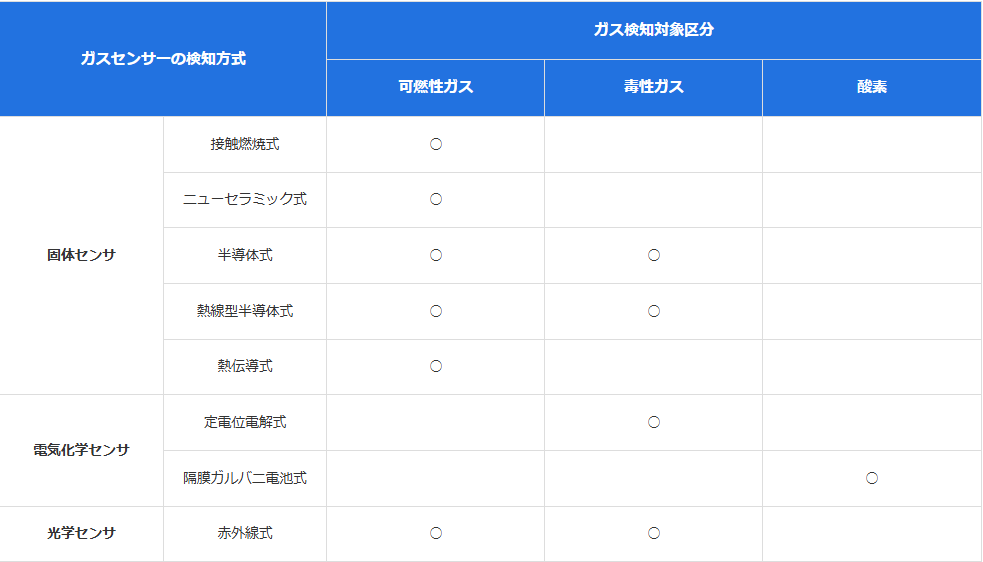

ガスセンサー区分と検知対象ガス

ガスセンサ区分ごとに検知可能なガスが異なります。表にまとめましたので、こちらも参考にしてみてください。

ガス検知器の採取方式

ガス検知器にはセンサーの測定原理の違いだけではなく、採取方法（どのようにガスを取り込むか）の違いも重要です。最も一般的な「拡散式」「吸引式（ポンプ式）」の違いについて解説していきます。

拡散式とは

拡散式とは、測定器（ガスセンサ）の周辺のガスを自然拡散で取り込み、周辺の濃度のみを計測する方式のことを指します。

吸引式とは

吸引式（ポンプ式）とは、導入管（ガスを吸引する為の管）を用いてポンプを使い、ガスを吸引して測定を行う方式です。 拡散式とは違い導入管を用いてポンプでガスを吸い上げて測定する為、 拡散式よりも多少検知速度が遅くなりますが、マンホール内など離れた場所の測定に適しています。

拡散式・吸引式の違いと使い分け

拡散式と吸引式は、それぞれでできることや得意とすることが違います。 そのため、拡散式か吸引式を選ぶ時には「作業環境」で選ぶのが一つのポイントです。

拡散式が適した作業環境

吸引式（ポンプ式）が適した作業環境

ガス検知器は、有害ガスや酸欠事故を防ぐために欠かすことのできない、文字通り“命を守る”重要な安全機器です。一方で、ガスセンサーには劣化や寿命があり、定期校正や消耗品交換など、維持管理には一定のコストと手間がかかります。
そのため、必要な期間だけ確実に校正済みの機器を使用できる 「レンタル」という運用方法を選ぶ現場も増えています。
用途や期間に応じて柔軟に利用できるため、経済性と安全性の両立に役立つ選択肢です。
ご利用環境に応じて最適な機種をご提案することも可能ですので、ぜひレンタルという方法もご検討ください。
