定電圧電流直流電源 HX01000

電力品質のパラメーターはRMS平均値、遷移、フリッカー、および最大、第32調波にまで対応しており、ユーザーが選択する平均時間 (1秒から20分) の間にわたって記録されます。

通電中の電源コンセントから電圧トレンド、データを記録、保存します。レコーダーのロギング、パラメータをPower Logソフトウェアで設定すると、PCにダウンロードでき、分析に必要なデータを収集します。高度な設計により、全電圧パラメーターを正確に記録することができます。

  • 定電圧電流直流電源 HX01000
  • 定電圧電流直流電源 HX01000
商品コード
800035
メーカー
高砂製作所
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

定電圧電流直流電源 HX01000のレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

  • 並列運転でも特性が劣化しない新回路搭載
  • フルデジタル制御でさらに便利に
  • 高速応答1msで大電力タイプでも高安定、先進のスイッチング技術で高効率90%以上を実現
  • シリアル通信ポート標準装備

定電圧電源、定電流電源として

0V、0Aから任意に設定できる高周波スイッチング方式の可変型直流安定化電源です。
定電圧設定を希望する電圧に設定し、定電流値を希望する電流制限値して使用します。
負荷電流が設定した電流制限値を超えなければ、定電圧動作(CV)し、負荷電流が電流制限値を越えると定電流モードへ移行し、負荷電流を電流制限値に固定します。

出力ON/OFFスイッチを無効設定可能

設定により、フロントパネルのON/OFFスイッチを使用せず電源投入されてから約2秒後に出力が立ち上がるようにできます。
配電盤のブレーカや開閉器などや組込み装置内の主電源から一括通電により設定された値で出力可能です。

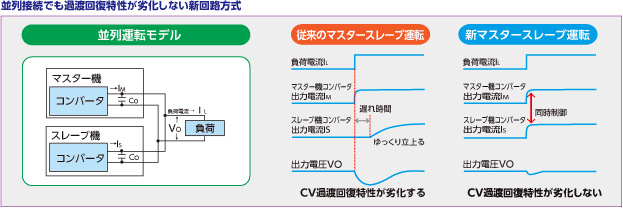

過渡回復が劣化しない新回路方式採用

並列台数を増加しても過渡回復特性(定電圧動作での負荷電流急変に対する電圧変動の回復特性)が劣化しない、新マスタースレーブ方式を採用。
マスター、スレーブ間の制御遅れがなく、常に良好な過渡回復特性を維持します。

過渡回復が劣化しない新回路方式採用

フルデジタル制御

電圧・電流や保護レベル、設定・計測表示とも4桁デジタル、3組の電圧・電流・保護レベルを設定可能

用途・応用例

大型電池用の充放電に回生モータやインバータ・コンバータ評価用に

高速応答、大電力を必要とするインバータ、大容量DC/DCコンバータなどの電気パワートレインなどの評価用として

通信

局舎電源、通信機器、ルータ

電力

バックアップ電源(DC110V)、開閉器試験、自然エネルギー(太陽光発電、風力等)の模擬電源、燃料電池も模擬電源として

バーイン用電源に

冷却風の前面吸気を使用していますので、隙間を空けずに重ねて実装することが可能です。また、背面コントロール線もコネクタを介して接続しますので脱着が容易です。

仕様

出力仕様 (定格)

出力電圧範囲 0~1000V
出力電流範囲  0~12A
出力電力 12kW

定電圧特性(CV)

設定範囲 0V~1050V
設定確度 ※1 設定値の±(0.1%+0.2V)
設定分解能 1V
ロードレギュレーション ※2 0.01%+(最大出力電圧の0.005%)以下
ラインレギュレーション ※3 0.01%+(最大出力電圧の0.003%)以下
リップル(実効値) ※4 100mVrms以下
ノイズ(mVP-P)(代表値)※5 300mVp-p (typ)以下
温度係数(代表値) ±100ppm/℃ (typ)
過渡回復時間 ※6 2ms以内
最大吸い込み電流 250mA±20%

定電流特性(CC)

設定範囲 0.00A~12.60A
設定確度 ※7 設定値の±(0.5%+6mA)
設定分解能 10mA
ロードレギュレーション※8 0.05%+(最大出力電流の0.01%)以下
ラインレギュレーション※3 0.05%+(最大出力電流の0.005%)以下
リップル(実効値)※4 10mArms以下
温度係数(代表値) ±200ppm/℃ (typ)

計測・表示

電圧計 【表示】4桁デジタルメータ(最大表示9999V)
【確度※9】読みの±(0.1%+2digit(2V))
【温度係数(代表値)】±100ppm/℃ (typ)
電流計 【表示※10】4桁デジタルメータ(最大表示99.99A)
【確度※9,10】読みの±(0.5%+2digit(20mA))
【温度係数(代表値)】±200ppm/℃ (typ)
電力計 4桁デジタル表示(電圧または電流表示と併用表示)
電圧・電流計測値の乗算値を表示
保護機能 OVP(過電圧保護:約1~110%可変設定可)、OCP(過電流保護:約1~110%可変設定可)、過温度保護、過大入力電流保護
リモートセンシング ・負荷までの導線による電圧降下を、片道1Vまで補償可能。
・センシングラインの断線による、出力電圧の上昇は10mV以内に制限される。
(リモートセンシング時の出力電圧は本機の出力端子にて定格出力電圧の105%まで、出力電力は定格内とする。)
並列 並列接続運転
○ 同じ出力電圧機種(6kW,12kW,12kWブースター混在可)を合計10台まで並列接続しマスター機1台で制御・総和による計測可能
運転 直列接続運転:×
絶縁 入力-出力、入力-シャーシ、出力-シャーシ各間は絶縁されています。(20MΩ以上)
・出力部はフローティング状態なので接地が必要な場合は負荷側で接続してください。
・通信機能部も入出力部などの内部回路とアイソレーション回路で絶縁されています。
・I付型番は、外部アナログ制御、モニターもアイソレーションアンプ内蔵で出力等から絶縁されています。
動作環境 【周囲温度】動作:0~50℃ 保存:-20~70℃
【湿度】動作:20~80%RH 保存:20~85%RH
【その他】凍結、結露、腐食性ガスのないこと
外形寸法 W×H×D(mm) 430×221×550(突起物含まず)
質量(約) 40kg

入力仕様

動作電源 AC180~242V、3相、45Hz~65Hz
入力電流※11 64A
入力力率※12 0.6以上(入力力率は一般的な工場環境では0.7以上となります)
電力効率※12 90%以上
突入電流(ピーク値) 130A

外部 アナログ ・外部接点 ・IF

出力ON/OF 小容量の信号用(5V2.5mA程度)の外部接点またはフォトカプラにより出力ON/OFF可能
出力電圧外部制御 出力電圧(CV設定値)を外部電圧(DC0~10V 1mA以上)で制御可能、絶縁機能非搭載(I無し型番)機種は外部抵抗(0~10kΩ)でも制御可能、I付型番は絶縁アンプ(アイソレーションアンプ)搭載
出力電流外部制御 出力電流(CC設定値)を外部電圧(DC0~10V 1mA以上)で制御可能、絶縁機能非搭載(I無し型番)機種は外部抵抗(0~10kΩ)でも制御可能、I付型番は絶縁アンプ(アイソレーションアンプ)搭載
出力電圧モニター 0~定格電圧に対しDC0~10Vを出力 (接続する機器は10kΩ以上)
I付型番は絶縁アンプ(アイソレーションアンプ)搭載
出力電流モニター 0~定格電流に対しDC0~10Vを出力 (接続する機器は10kΩ以上)
I付型番は絶縁アンプ(アイソレーションアンプ)搭載
出力状態モニター 状態(CV,CC,P-ON)やアラーム(Level1,Level2)をフォトカプラで絶縁さらたオープンコレクタで出力
緊急停止信号 小容量の信号用(5V2.5mA程度)の接点又はフォトカプラでの信号入力で、入力を遮断(設定によりスイッチング停止)可能

構成品

  • 本体
  • 取扱説明書
  • CD-ROM(HX-mk Ⅱseries)
  • 出力端子カバー (一対)
  • 出力端子カバー取り付け用サポート
  • 出力端子カバー取り付け用ビス×2
  • リモートセンシングカバー
  • リモートセンシングカバー用ビス×2
  • 並列接続端子カバーセット (カバー上下,プラスチック板,ビス3本)
  • 電源コード
  • 本体実装品:リモートセンシングコネクタ×2
  • 入力端子カバー (カバー側面にプラスチック板・ビス2本つき)
  • 入力端子カバー用ビス×2
  • 出力端子M5用ネジセット(ネジ、スプリングワッシャ、ワッシャ)×2
  • 出力端子M3用ネジセット(ネジ、スプリングワッシャ、ワッシャ)×2
  • ダミーコネクタ (M/B CONTROLに実装)×2
  • 絶縁コントロール用コネクタ (ISOLATED CONTROLに実装)
