スイッチング電源 PAT20 / PAT650

定電圧/定電流自動移行型スイッチング直流電源。放熱設計の最適化により、動作保証周囲温度50℃を実現。高温下での全負荷連続運転といった過酷な使用環境にも対応。

ソフトスイッチング方式の採用により、効率改善、ローノイズ化を図るとともに、高密度実装技術を駆使して大幅な小型軽量化を達成。このクラスでは異例の「力率改善回路」を搭載し、電源環境の改善(高調波電流抑制)とともに、配電設備の簡素・小型化、そして消費電力の低減といった「省エネルギー」にも大きく貢献

  • スイッチング電源 PAT20 / PAT650
  • スイッチング電源 PAT20 / PAT650
商品コード
800033
メーカー
菊水電子工業
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

スイッチング電源 PAT20 / PAT650のレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

優れたコストパフォーマンス

電力変換効率(廃熱抑制)の高い「ソフトスイッチング方式」の採用により、出力ノイズの低減、高密度実装による小型化、そして動作周囲温度50℃での全負荷連続運転を実現

大容量なのにコンパクト

省スペースでスッキリ使える

小型化・高効率・省エネの実現!<ソフトスイッチング方式>

パワーデバイスのスイッチング時、共振現象を巧みに利用し電圧または電流がゼロとなった状態でスイッチングをおこなう電源回路方式。このため原理的には電圧、電流の過渡交差は発生せず、スイッチング損失のない動作をおこなうことが可能。

4kWタイプは単相200V入力でも動作可能(但し、電流は定格の約75%に制限されます。)

RS-232Cインターフェースを標準装備

並列運転による容量拡張 (同一モデル最大5台まで)

シーケンス動作時等に安心の出力ON/OFFディレイ機能

メモリ機能(3組の電圧/電流)

電圧・電流モニタ出力

ステータス信号出力

リモートセンシング機能

保護機能装備(過電圧保護/過電流保護/過熱保護/入力欠相保護/ファン異常保護/センシング保護/ブリーダ回路

高い耐ノイズ性(カーエレ関連試験時などに安心)

ファン交換が容易に行えるなどの高いメンテナンス性

大容量なのにコンパクト

大容量なのにコンパクト

省スペースでスッキリ使える

用途

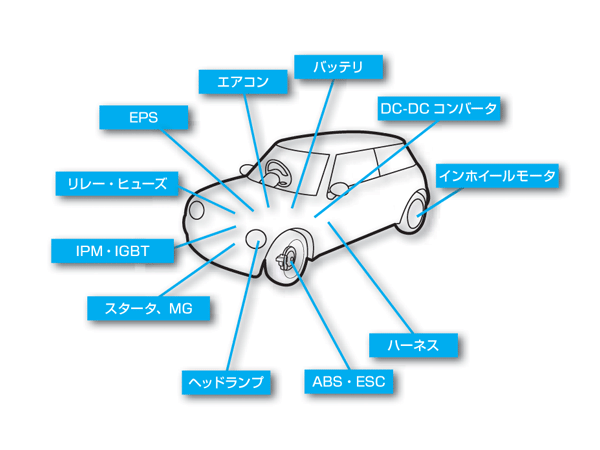

カーエレクトロニクスでの具体例

カーエレクトロニクスでの具体例

ヘッドランプ等の寿命試験
大容量エアコンやモータに使用されるインバータの性能試験・耐久試験
EPSやMG等に使用されるブラシレスモータの性能試験・耐久試験
IPM / IGBT等パワーモジュールの性能試験
スタータモータの性能試験
EV・HEVの電装部品の性能試験

仕様

出力<定格>

タイプ 800033
PAT20
型番 PAT20-400T、PAT650-12.3T
定格出力電力 8kW
定格出力電圧 20.00V、650.0V
定格出力電流 400.0A、12.3A

出力<定電圧>

タイプ 800033
PAT20
リップルノイズ 【測定周波数帯域10Hz~20MHzにおいて】100mVp-p、600mVp-p
【測定周波数帯域5Hz~1MHzにおいて 】600mVp-p、100mVrms
立上り時間 100ms/100ms
立下り時間 100ms/2000ms、200ms/4000ms
設定確度 ±(0.2% of rating +50mV)
設定可能最大電圧 105% of rating
電源変動 ±(0.05% of rating+5mV)
負荷変動 ±(0.1% of rating+5mV)
過渡応答 5ms(負荷電流50%~100%の急変時)

出力<定電流>

タイプ 800033
PAT20
リップルノイズ 【測定周波数帯域5Hz~1MHz、出力電圧が定格出力電圧の10%~100%の範囲において】500mArms、150mArms
設定可能最大電流 105% of rating
電源変動 ±(0.1% of rating +30mA)
負荷変動 ±(0.2% of rating +30mA)
OUTPUT ON/OFFディレイ OFF、0.1s~10.0s(分解能 0.1s)
入力 【公称入力定格電圧】3相 AC200V~AC240V  50Hz~60Hz
【入力電圧・周波数範囲】180V~250V ・47Hz~63Hz
【効率】85%(min)[入力電圧AC200V、定格負荷時]
【力率】0.95(typ)[入力電圧AC200V、定格負荷時]
【入力電流】32A(max)[定格負荷時]
【突入電流】100A peak(max)
【入力電力】10kVA(max)
電圧・電流表示 【最大電圧表示】99.9、999.9
【最大電流装置】999.9、99.9
電圧表示確度 ±(0.2%of reading+5digits)23℃±5℃において
電流表示確度 ±(0.5%of reading+5digits)23℃±5℃において
保護機能 電圧保護(OVP)/過電流保護(OCP)/過熱保護(OHP)/入力欠相保護(PHASE)/ファン異常保護(FAN)センシング保護(SENSE)/ブリーダ回路の過熱保護(BOHP)/シャットダウン(SD)
OUTPUT ON/OFF制御他 OUTPUT ON/OFF、SHUTDOWN
定電圧 外部電圧制御 0V~10V で定格出力電圧の 0%~ 100%
定電圧 外部抵抗制御 0Ω~10kΩで定格出力電圧の 0%~ 100%または100%~0%
定電流 外部電圧制御 0V~10Vで定格出力電流の 0%~ 100%
定電流 外部抵抗制御 0Ω~10kΩで定格出力電流の 0%~ 100%または100%~0%

モニタ出力

タイプ 800033
PAT20
出力電圧モニタ 定格電圧出力時 10.00V±0.25V
0V出力時 0.00V±0.25V
出力電流モニタ 定格電流出力時 10.00V±0.25V
0A出力時 0.00V±0.25V
ステータス出力 OUT ON、 CV、CC、ALARM、POWER ON、POWER OFF、絶縁オープンコレクタ
リモートコントロール RS-232C標準装備、 最大38400bps SCPIコマンド
動作温度・湿度範囲 0℃~50℃、20%rh~85%rh
保存温度・湿度範囲 ?25℃~70℃、90%rh以下(結露なし)
外形寸法(最大寸) 430(440)W×129.2(155)H×550(620)D mm
質量 約26kg、約22kg

構成品

  • 本体
  • 取扱説明書
  • CD-ROM(Regurated DC Power Supply)
  • 出力端子カバー×2
  • 出力端子カバー用ネジセット(ネジ・スプリングワッシャ・ワッシャ)×4
  • 出力端子用ボルトセット(ボルト・スプリングワッシャ・ナット)×2
  • J1/J2コネクタキットピン(30個1組)
  • J1/J2コネクタキット保護カバー×4
  • 三相電源コード(圧着-開放)
  • シャシ接続線(ネジ1個付)
  • 本体実装品:J1/J2保護用ソケット×2
  • 端子台カバー
  • 端子台カバー取付用ネジ×2
