交流安定化電源 PCR4000LE

高速リニアアンプによる高品位・高安定な出力を実現。広帯域に自由に波形制御できるリニアアンプ方式の特性を活かした様々な応用が可能。

負荷条件や用途に応じて内部アンプ系のレスポンス(応答速度)を選択する事ができます。そのため、測定に時間を要しません。

  • 交流安定化電源 PCR4000LE
  • 交流安定化電源 PCR4000LE
商品コード
800030
メーカー
菊水電子工業
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

交流安定化電源 PCR4000LEのレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

多機能型交流電源です。高品位な安定化電源としての利用はもちろん、広帯域に自由に波形制御できるリニアアンプ方式の特性を活かした様々な応用が可能です。

レスポンス選択

負荷条件や用途に応じて内部アンプ系のレスポンス(応答速度)を選択する事ができます。

高速応答(FAST) 電源の立上り/立下り速度要求に
通常速度(MEDIUM) 各種の電源環境試験に
高安定(SLOW) EMC試験サイト用供給等に

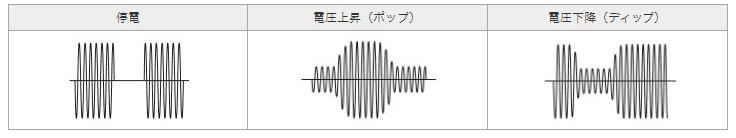

電源ライン異常シミュレーション

ACモードで使用している場合に、停電、電圧降下(ディップ)、電圧上昇(ポップ)させて電源ラインの異常シミュレーションができます。スイッチング電源や電子機器などの試験に使用することができます。

電源ライン異常シミュレーション

用途

研究開発

電源異常の耐量評価、EMC試験、電源異常の耐量評価、電波暗室・シールドルーム

調整・検査ライン

電源電圧マージンチェック、自動検査システム

製造ライン

ライン電源の安定化、自動試験システム

品質保証

IEC規格試験

アフターサービス

修理・校正用電源、電源異常の再現

研究開発の場合

本体に計測機能を内蔵していますので、電圧・電流はもちろん皮相・有効電力や突入(ピーク)電流、力率、高調波電流の測定等を手軽におこなうことができます。さらには電源ランプ異常シミュレーション、シーケンス機能などの機能は、瞬時停電、電圧変動、周波数変動、波形歪み、欠相などの電源ライン異常に対する耐量評価におけるデータの再現性、信頼性を飛躍的に高めます。
そのほか、最大±424Vの直流出力もできます。

DC/DCコンバータの駆動など、「ちょっと直流が必要な時」に大変便利です。

システム構成例

単相3線システム構成

単相3線システム構成

単相3線8kVA

仕様

出力容量 単相4kVA
出力最大電流 40A/20A
ACモード(L/Hレンジ) 1V~150V / 2V~300V
60A/30A
DCモード(L/Hレンジ) ±1.4V~±212V / ±2.8V~±424V
28A/14A
寸法mm(最大寸) 430(445)W × 690(1040)H × 550(595)D
重量 約96kg

構成品

  • 本体
  • 取扱説明書(セットアップガイド、クイックリファレンス)
  • CD-ROM(PCR-LE series)
  • 入力電源ケーブルセット[圧着-開放(黒,白,緑 各1)]
  • 本体実装品:ターミナルボックスカバー×2
  • オプションスロット用ブランクパネル×4
  • 底面ストッパーボルト
