アナライジング交流電源 AA2000XG2

任意波形発生機能やプログラム運転、電力アナライザーに匹敵する計測機能など電源環境試験に必要な機能が搭載されています。

電源ラインから混入する電源変動などのイミュニティ(耐性)試験が可能、瞬断などの繰り返し再現試験からインバータなどの高調波成分を含む波形、周波数変動や位相急変など複雑な電源環境を任意にエミュレーションできます。

  • アナライジング交流電源 AA2000XG2
  • アナライジング交流電源 AA2000XG2
商品コード
800027
メーカー
高砂製作所
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

アナライジング交流電源 AA2000XG2のレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

自然エネルギー・コジェネ等の分散型発電に必要な系統連系試験のための異常波形にも対応、系統模擬装置との組み合わせで試作の系統連系インバーターなどの評価用疑似系統としても使用できます。低歪高品質電源で電波暗室などのEMCサイトなどでのエミッション(妨害)試験の供給用電源としても最適。

  • プログラム出力、アプリケーションソフトによる任意波形作成機能で電源環境のエミュレーション試験が可能
    プログラム出力、任意波形作成機能
  • 電力アナライザに匹敵する計測機能
    電力アナライザに匹敵する豊富な計測が可能(電力アナライザ機能、高調波アナライザ機能、アプリケーションソフトによる波形表示、突入電流測定)
  • 単相大容量、多相システム化実現可能
    増設電源ユニット、多相電源ユニットで最大、単相20kVA、三相60kVAシステム可能
  • アプリケーションソフトによる高調波重畳機能
    2~50次までの整数次高調波の重畳が可能
  • LANポート標準装備
    LAN を標準装備し、添付の専用アプリケーションソフトを使用することで外部PCによる複雑な波形編集、制御、計測が可能

機能

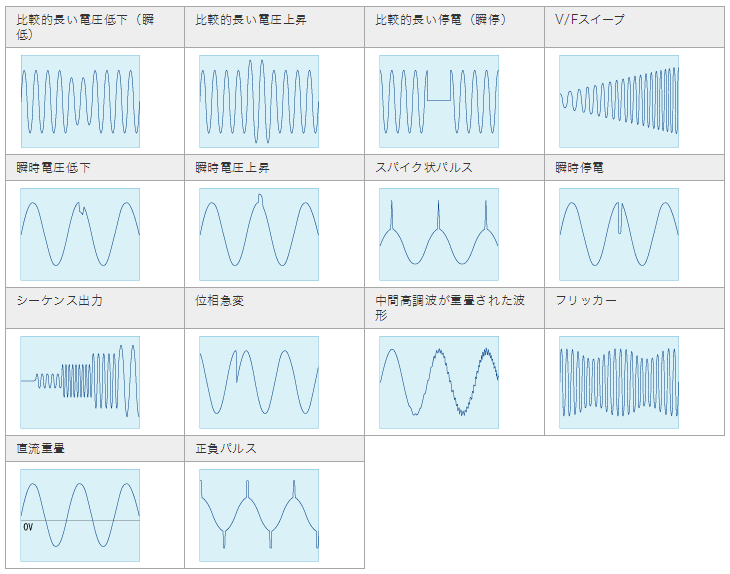

プログラム出力、任意波形作成機能で電源環境試験をサポート

交流電源環境の信頼性試験に

各種プログラム出力機能、任意波形作成機能(専用アプリケーションソフト上にて)を標準装備しています。AA/X2は、R&Dや品質保証など異常な電源環境のシミュレーションを必要とする部門に力を発揮します。任意波形の作成は、パソコンを使って、専用アプリケーションソフト上で簡単に編集ができ、作成した波形を24個まで内部メモリに保存することができます。また、プログラム出力の場合も同様に、コントローラ画面に表示される電圧、周波数、波形等の各パラメータのリストに数値を入力していくだけで簡単に出力急変、スイープ出力などを行うことができます

交流電源環境の信頼性試験に

直流電圧入力機器の電源異常模擬再現試験に

直流入力機器の信頼性試験に対応

用途例
通信機器などの直流給電システムや航空・鉄道・船舶・自動車関連の搭載機器など

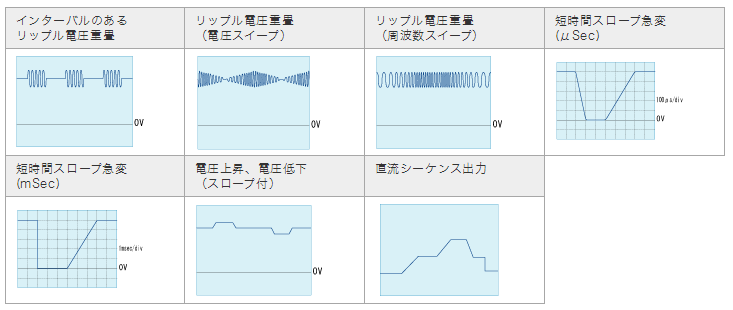

直流出力にプログラム出力などの各種機能を組み合わせて使用することが可能です。このため、DC/DCコンバータなど直流電圧を入力とする機器の電源ラインの異常をエミュレーション(実電力波形によるシミュレーション)するのに最適です。

直流入力機器の信頼性試験に対応

波形を変える

出力急変

出力急変

電圧、波形、位相の3要素について指定した時間、異なる値に急変させることができます。急変のタイミングは位相角で指定することができ、持続時間(イベント時間)は0.1ms~65秒の時間指定と分解能0.5サイクルのサイクル指定ができます。電圧の急変は電源瞬断/瞬低試験に、位相の急変は系統連係インバータなどの系統電圧位相急変試験に対応します。

波形を作る

任意波形作成

測る

電力アナライザ機能

電源のみで各種試験の測定を行えるほど豊富な計測機能を装備しています。電圧、電流の実効値や±ピーク値、直流(平均値)はもちろん、波高率(クレストファクタ)や歪率の測定が可能です。電力計測は、有効電 力はもちろん皮相電力、無効電力、力率の測定が可能です。

出力

オフセット電圧重畳

交流電圧に直流オフセット電圧を重畳して出力することが可能です。このためリップル重畳試験などを行うことができます。

用途例

蛍光灯などの照明機器の出荷検査に

高調波電流の測定が可能

電圧の変動試験はもちろん、2次~50次までの高調波(電圧、電流)の簡易測定が可能です。高調波の測定結果は、通常の電圧、電流の実効値(VまたはA)表示に加え、基本波に対する%でも表示することができるので照明機器の出荷検査などに最適です。

電気・電子部品等のサージ耐量試験および破壊試験に

パルスインジェクションによるサージ電圧の重畳

パルスインジェクションによるサージ電圧の重畳

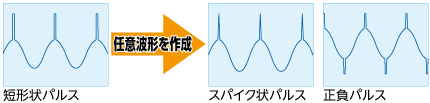

パルスインジェクション機能、または、出力急変機能を使用することで通常の出力電圧波形にパルス状のサージ電圧を重畳することができます。この機能はバリスタや整流素子などの電気・電子部品のサージ耐量試験や破壊試験に最適です。また、任意波形作成機能を使用すれば、スパイク状のサージ電圧を印加したり、正負同時にサージ電圧を印加することも可能です。

電気・電子機器の高調波イミュニティ試験に

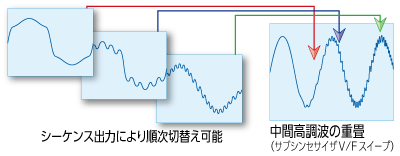

任意波形作成機能による高調波重畳。サブシンセサイザによる中間高調波重畳

任意波形作成機能による高調波重畳。サブシンセサイザによる中間高調波重畳

任意波形作成機能により簡単に高調波合成を行い、歪み波形を作成することができます。また、プログラム機能のシーケンス出力を使用することで作成した歪み波形を順次切替えて出力することができるので高調波イミュニティ試験に最適です。

ヒューズの溶断試験やブレーカの試験に

定電流電源として使用可能

定電流電源として使用可能

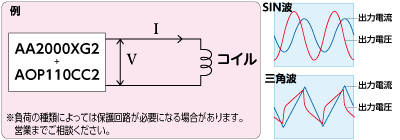

定電流オプション(AOP-110CC2)を実装することで、定電流電源として使用可能することがになります。このため、超伝導コイル用電源はもちろん、ブレーカ試験器、ヒューズ溶断試験器、コンデンサのリップル電流試験などに使用できます。また、磁界イミュニティ試験用電源などにも使用することができます。

※AOP-110CC2をご利用される際は、スタッフにお申し付けください。

仕様

出力仕様

出力電圧

定格出力電圧 150V(Lo)レンジ/300V(Hi)レンジ
単相出力 【150V(Lo)レンジ】AC100V,DC140V (バイポーラ)
【300V(Hi)レンジ】AC200V,DC280V (バイポーラ)
可変範囲(単相出力) 【150V(Lo)レンジ】AC0~150V,DC-200V~+200V (設定分解能 0.1V)
【300V(Hi)レンジ】AC0~300V,DC-400V~+400V(設定分解能 0.1V)
設定確度※1 設定値の±0.3%±0.2V
温度係数 150ppm/℃ (TYP.)
ロードレギュレーション※2(AVR-OFF) 【DC~500Hz】±0.2V以下
【500~1200Hz】±0.4V以下
ラインレギュレーション※3(AVR-OFF) 【150V(Lo)レンジ】±0.1V以下
【300V(Hi)レンジ】±0.2V以下
リカバリー時間※4 (AVR-OFF) 50μs以下(出力端子にて)
正弦波歪み率※5 0.3%以下
レスポンス時間※6 50μs以下
残留ノイズ※7 100mVrms以下
直流オフセット電圧 【ACカップリング】±5mV
【DCカップリング】±50mV(オフセットキャリブレーション実行後)
出力周波数可変範囲 0.01Hz~1200.0Hz (設定分解能 0.01Hz)
{設定周波数×5×10-5Hz以内 周囲温度23 ± 5℃にて。}
周波数特性※8 【内部DDS ダイレクトデジタルシンセサイザ】
ACカップリング:45Hz~1200Hzにて+0.3%, -0.7%以内
低域カットオフ周波数:1Hz,-3db
DCカップリング:DC~1200Hzにて+0.3%, -0.7%以内
【外部同期】
出力周波数の外部信号同期[EXT](TTLレベル)、電源ライン同期[LINE]切替可
周波数同期範囲は45Hz~65Hzです。
出力インピーダンス 測定周波数DC~2kHzにて
(6mΩ+13μH)/並列ユニット数 (TYP.値)
出力波形 正弦波(SIN)、直流正(+DC)、直流負(-DC)、直流正負(± DC)、三角波(TRI )、矩形波(SQR)、3値ステップサイン(SS1)、4 値ステップサイン(SS2)、ユーザー定義任意波形24種類
オフセット電圧重畳 ±400V(設定分解能0.2V)
±40V(設定分解能0.02V)

※出力電圧の絶対ピーク値が電圧レンジの最大電圧を超えないこと。
150V(Lo)レンジ:± 212V  300V(Hi)レンジ:± 424V

出力電流

定格出力電流 【150V(Lo)レンジ】(AC20A,DC18A) ×並列ユニット数
【300V(Hi)レンジ】(AC10A,DC 9A) ×並列ユニット数
ピーク出力電流 【150V(Lo)レンジ】80A × 並列ユニット数
【300V(Hi)レンジ】40A × 並列ユニット数

プログラム機能

出力急変

プログラム要素 電圧、波形、位相(同時急変可能)
急変開始位相(START PHASE) 0. 0°~359. 9° (位相分解能 0.1°)
イベント時間(EVENT DURATION) 【時間指定】
0.1ms~6000.0ms (設定分解能:0.1msec)
1s~65s (設定分解能:1sec)
【サイクル指定】
0.5~3250サイクル(設定分解能:0.5サイクル)
設定確度:設定値の±0.1% ±100μs
ノーマル時間(NORMAL DURATION) 1ms~65000ms (設定分解能:1msec)
1s~650.0s (設定分解能:0.1sec)
設定確度:設定値の±0.1% ±1ms
繰り返し回数(CYCLE) 1~65000回および連続 (設定分解能 1回)

出力スイープ

機能 指定出力相の電圧スイープ、および周波数(全相共通)のスイープを行う。
プログラム要素 電圧、周波数(同時急変可能)
折れ点数 1~100
スイープ開始位相 0°~359° (位相分解能 1°)
遷移時間 0(50μs)~65000ms(各折れ点間)  (設定分解能:1ms)
設定確度:設定値の±0.1%±2ms
繰り返し回数 1~65000回および連続  (設定分解能:1回)

シーケンス出力

機能 電圧、周波数、波形、保持時間を1組として最大100組のシーケンス出力が行えます。
系統連系試験などでの位相急変試験が簡単に試験できます。また商用電源とUPSや非常用電源などの電圧・波形・位相・周波数も非同期状態のインバーター波形との切替再現などにも最適です。
プログラム要素 電圧、周波数、波形(同時変化可能)、保持時間
保持時間 1ms~65000ms (設定分解能:1ms)
設定確度:設定値の±0.1%±1ms
繰り返し回数 1~65000回および連続  (設定分解能:1回)

パルスインジェクション(パルス電圧重畳)

機能 出力波形にパルス電圧を重畳。
重畳電圧 150V(Lo)レンジ:±200.0V 300V(Hi)レンジ:±400.0V  (設定分解能0.2V)

※出力電圧の絶対ピーク値が電圧レンジの最大電圧を超えないこと。
150V(Lo)レンジ:± 212V  300V(Hi)レンジ:± 424V
前縁位相 0~358°(設定分解能1°)
後縁位相 1~359°(設定分解能1°)
繰り返し回数 1~65000回および連続

任意波形作成機能

波形編集 ・任意波形位相データ 設定範囲 0~8191(設定分解能1)
・任意波形振幅データ 設定範囲 ±2000(設定分解能1)
高調波重畳 ・高調波次数 2~50次
・高調波レベル設定範囲 設定電圧を基準とした0.0%~100.0%(設定分解能0.1%)
・高調波位相角設定範囲 0°~359°(設定分解能1°)
クレストファクタ制御 【機能】
正弦波のピーク部分をクリップさせた波形のクレストファクタ(CF:波高率)を設定
CF=ピーク値/実効値
【設定範囲】
1.10~1.41
【設定分解能】
0.01
任意波形の保存 転送された任意波形データは、本体フラッシュメモリに保存

その他

備考 ※1 直流または100Hz の正弦波出力、周囲温度23 ± 5℃にて。
※2 抵抗負荷にて出力電流を定格の0 ~100%まで変動させたときの出力電圧変動。
※3 動作電源電圧を90V から250V まで変動させたときの出力電圧変動。但し、170V 以下は出力可能電力以内。
※4 抵抗負荷にて出力電流を定格の0 ~100%まで急変させ、出力電圧が無負荷時の1%以内に回復するまでの時間。
※5 純抵抗負荷、定格出力にて。
※6 プログラム機能にて立ち上がり時間を最小に設定したとき、純抵抗負荷にて出力電圧が設定値の10%から90%または90%から10%に達するまでの時間。
※7 電圧設定0V にて出力される電圧の実効値。周波数帯域20Hz ~2MHz の実効値電圧計にて。
※8 周波数100Hz、定格出力電圧のとき定格出力電流を流す抵抗値の純抵抗負荷にて。

構成品

  • 本体
  • 取扱説明書(本体用、定電流オプションボード用)
  • CD-ROM(アプリケーション)
  • 操作パネル
  • 専用出力端子台用マイナスドライバ
  • コントローラ用延長ケーブル
  • コネクタカバー
  • コントローラ用フットスタンド×2
  • 出力コード
  • ブランクパネル
  • 入力側電源コード
  • 本体実装品:底面ストッパ×4
  • 入力端子カバー
  • AOP-110CC2
