デジタルオシロスコープ MSOX3104T

高速波形更新、 多機能を驚きのコストパフォーマンスで実現!業界最高の1,000,000波形/sの更新レートは、20倍高速で信号を最も詳細に表示します。

大容量メモリにより、多くのデータを捕捉可能!8.5インチのWVGAディスプレイ上に信号を容易に表示。20 MHzファンクション/ 任意波形発生器を内蔵し、変調機能でより精密な測定を可能にします。

  • デジタルオシロスコープ MSOX3104T
  • デジタルオシロスコープ MSOX3104T
商品コード
800018
メーカー
キーサイト・テクノロジー
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

デジタルオシロスコープ MSOX3104Tのレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

革新的なMSOX3104Aのすべてを受け継ぎながら、タッチパネル、タッチ(Touch)方式のユーザーインタフェース、業界唯一のゾーン・タッチ・トリガ機能をすべて装備しています。また、100万波形/秒の業界最高の波形更新速度を備え、信号を見逃すことなく詳細に表示でき、すべての問題を検出(Discover)することができます。さらに、新しい解析機能が追加されているので、非常に困難な問題もすばやく解決(Solve)できます。

  • 4個のアナログチャネルと16個のデジタルチャネル
  • 8.5インチの静電式タッチパネルで信号を容易に表示/解析
  • 独自のゾーン・タッチ・トリガによって数秒で信号を特定可能
  • 1,000,000波形/秒の更新レートで多くの信号を詳細に表示
  • 最大4Mポイントのメモリを備え、より多くのデータを捕捉可能

タッチ式インタフェースとタッチパネルを搭載

タッチ式インタフェースとタッチパネルを搭載

大きなタッチメニュー、より多くの表示が可能でタッチしやすくなったグラフィカル・ユーザーインタフェース、大型で高感度の方式タッチパネルにより、使い慣れたタブレットデバイスのように自然に操作できます。

静電容量方式タッチパネル・テクノロジーによる生産性の向上

静電容量方式タッチパネル・テクノロジーによる生産性の向上

サイドバーには移動可能なドッキングパネルがあり、画面上の目的の場所に情報を表示できます。主なメニューや機能にアクセスするための方法が3つあります。タブレットやスマートフォンのタッチインタフェースに似たタッチGUI、従来のオシロスコープユーザー用フロントパネル・ボタン/ノブ、Windowsライクな操作のKeysight Insightプルダウンメニューによりアクセスできます。

大容量メモリによる長時間の捕捉

大容量メモリによる長時間の捕捉

最大4MポイントのMegaZoom IV大容量メモリの搭載により、単発信号も高いサンプリングレートで長時間捕捉でき、目的の部分をすばやく拡大表示できます。
MegaZoom IVテクノロジーにより大容量メモリでの測定を最適化して、サンプリングレート、メモリ長、波形更新レートの最も効果的な組み合わせを実現しています。

参考動画

機能の紹介

信号を検出 更新レートをゾーンのタッチトリガ

仕様

本体

帯域幅 1 GHz
チャネル数 4 + 16
最大メモリ長 4 Mポイント、セグメントメモリ
最大サンプルレート 5 GSa/(ハーフチャネル)
2.5 GSa/(全チャネル)
波形更新レート 1,000,000波形/秒 以上
立ち上がり時間 (10 ~ 90 %) ≦450 ps
タイムベース範囲 500 ps/Div ~ 50 s/Div
タイムベース確度 ±1.6 ppm+経年変化係数(1年目:±0.5 ppm、2年目:±0.7 ppm、5年目:±1.5 ppm、10年目:±2.0 ppm)
※保証されている仕様を表します。その他はすべて代表値です。仕様は、30分間のウォームアップ後、ファームウェア校正温度から±10 ℃以内で有効です。
タイムベース遅延時間範囲 【プリトリガ】 1画面幅または250 μsのどちらか大きい方
【ポストトリガ】1 s ~ 500 s
チャネル間スキュー 補正範囲 ±100 ns
Δ時間確度(カーソル使用) ±(タイムベース確度×読み値)±(0.0016×画面幅)±100 ps
モード メイン、ズーム、ロール、XY
XY チャネル1、2のみ。外部トリガ入力でのZブランキング、1.4 Vしきい値
【帯域幅】最大帯域幅
【1MHzでの位相誤差】<0.5 °

ディスプレイ特性

ディスプレイサイズ 8.5インチ静電容量方式タッチジェスチャ対応ディスプレイ
分解能 800(H)×480(V)ピクセルフォーマット(画面エリア)
格子線 垂直軸8目盛り×水平軸10目盛り、輝度コントロール付き
フォーマット YT、XY、ロール
残光表示 オフ、無限、可変残光表示(100 ms ~ 60 s)
輝度グラデーション 64輝度レベル

環境特性

電源ラインの消費電力 100 W(最大)
電源電圧範囲 100 ~ 120V、50/60/400 Hz
100 ~ 240V、50/60 Hz±10 %オートレンジ
温度 【動作時】0 ~+55 ℃
【保管時】-30 ~+71 ℃
湿度 【動作時】 相対湿度最大80 %(+40 ℃以下)
相対湿度最大45 %(+50 ℃まで)
【保管時】相対湿度最大95 %(40 ℃以下)
相対湿度最大45 %(50 ℃まで)
高度 【動作時】 最高4,000 m
【保管時】15,300m
安全規格 UL61010-1 2nd edition、CAN/CSA22.2 No. 61010-1-04
EMC EMC Directiv(e 2004/108/EC)に準拠
IEC 61326-1:2005/ENに準拠
61326-1:2006 Group 1 Class A要件
CISPR 11/EN 55011
IEC 61000-4-2/EN 61000-4-2
IEC 61000-4-3/EN 61000-4-3
IEC 61000-4-4/EN 61000-4-4
IEC 61000-4-5/EN 61000-4-5
IEC 61000-4-6/EN 61000-4-6
IEC 61000-4-11/EN 61000-4-11
カナダ:ICES-001:2004
オーストラリア/ニュージーランド:AS/NZS
振動 IEC60068-2-6およびMIL-PRF-28800準拠、クラス3ランダム
衝撃 IEC 60068-2-27およびMIL-PRF-28800準拠、クラス3ランダム(動作時30 G、?正弦波。 持続時間11 ms、主軸に沿って3回/軸の衝撃、合計18回の衝撃)
寸法 381 mm(幅)×204 mm(高さ)×142 mm(奥行き)
質量 正味:3.9 kg、出荷時:4.1 kg

不揮発性メモリ

基準波形表示 2個の内部波形またはUSBメモリ
波形メモリ セットアップ、.bmp、.png、.csv、ASCII、XY、基準波形、.alb、.bin、リスタ、マスク、HDFS
最大USBフラッシュメモリ・サイズ 標準のフラッシュメモリをサポート

垂直軸システム

アナログチャネル

ハードウェア帯域幅制限 約20 MHz (選択可能)
入力カップリング AC、DC
入力インピーダンス、選択可能 1 MΩ±1 % (14 pF)、50 Ω±1.5 %
垂直軸分解能 8ビット(アベレージング使用時の測定分解能は12ビット)
最大入力電圧 300 Vrms、400 Vpk
トランジェント過電圧1.6 kVpk N2862A/N2863A/N2890A
DC垂直軸確度 ±[DC垂直軸利得確度+DC垂直軸オフセット確度+フルスケールの0.25 %]※2
DC垂直軸利得確度※1 フルスケールの±2.0 %※2
DC垂直軸オフセット確度 ±0.1 div±2 mV±オフセット設定値の1 %
チャネル間アイソレーション >100:1 (DCから各モデルの最大仕様帯域幅まで)
(各チャネルで同じV/divとカップリングで測定)
オフセットレンジ ±2 V (1 mV/div~200 mV/div)
±50 V (>200 mV/div~5 V/div)

デジタルチャネル

デジタル入力チャネル 16デジタル(D0 ~ D15)
ポッド1:D7 ~ D0
ポッド2:D15 ~ D8
しきい値 ポッド単位のしきい値
しきい値選択 TT(L +1.4 V)、5 V CMOS(+2.5 V)、EC(L -1.3 V)、ユーザー定義(ポッド単位で選択可能)
ユーザー定義しきい値範囲 ±8.0 V、10 mVステップ
最大入力電圧 ±40 VピークCAT I、トランジェント過電圧800 Vpk
しきい値確度 ±(100 mV+(しきい値設定の3 %)
最大入力ダイナミックレンジ しきい値を中心に±10 V
最小電圧スイング 500 mVpp
入力インピーダンス プローブチップで100 kΩ±2 %
入力容量 約8 pF
垂直軸分解能 1ビット
備考 ※1 保証されている仕様を表します。その他はすべて代表値です。
仕様は、30分間のウォームアップ後、ファームウェア校正温度±10 ℃以内で有効です。
※2 1 mV/divおよび2 mV/divは、4 mV/div設定を拡大したものです。垂直軸確度の計算では、1 mV/divおよび2 mV/divの設定の場合、32 mVのフルスケールを使用してください。

水平軸システム

タイムベース範囲 500 ps/Div~50 s/Div
タイムベース確度 ±1.6 ppm+経年変化係数
タイムベース遅延時間範囲 【プリトリガ】1画面幅または250 μsのどちらか大きい方
【ポストトリガ】 1 s ~ 500 s
チャネル間スキュー補正範囲 ±100 ns
Δ時間確度(カーソル使用) ±(タイムベース確度×読み値)±(0.0016×画面幅)±100 ps
モード メイン、ズーム、ロール、XY

デジタルチャネル

最小検出可能パルス幅 5ns
チャネル間スキュー 2 n(s 代表値)、3 n(s 最大)

波形測定

カーソル※2 【シングルカーソル確度】±[ DC垂直軸利得確度+DC垂直軸オフセット確度+フルスケールの0.25 %]
【デュアルカーソル確度】±[ DC垂直軸利得確度+フルスケールの0.5 %] ※1
【単位】秒(s)、Hz(1/s)、位相(度)、比(%)
自動測定 測定値と統計データを連続更新。カーソルは最後の測定をトラッキング。下記のリストから最大8個の測定を選択可能: すべての単一波形(31)を測定 電圧:p-p、最大、最小、振幅、トップ、ベース、オーバーシュート、プリシュート、アベレージ:Nサイクル、アベレー ジ:全画面、DC RMS:Nサイクル、DC RMS:全画面、AC RMS:Nサイクル、AC RMS:全画面(標準偏差)、比:Nサイク ル、比:全画面 時間:周期、周波数、カウンター、+パルス幅、-パルス幅、バースト幅、+デューティーサイクル、-デューティー サイクル、ビットレート、立ち上がり時間、立ち下がり時間、遅延、位相、Y軸最小値のX、Y軸最大値のX カウント:正パルスカウント、負パルスカウント、立ち上がりエッジカウント、立ち下がりエッジカウント ミックスド:エリア:Nサイクル、エリア:全画面
【すべてのスナップショット】すべての単一波形(31)を測定
【電圧】p-p、最大、最小、振幅、トップ、ベース、オーバーシュート、プリシュート
【アベレージ、DC RMS、AC RMS、比】Nサイクル、全画面
【時間】周期、周波数、カウンター、+パルス幅、-パルス幅、バースト幅、+デューティーサイクル、-デューティーサイクル、ビットレート、立ち上がり時間、立ち下がり時間、遅延、位相、Y軸最小値のX、Y軸最大値のX
【カウント】正パルスカウント、負パルスカウント、立ち上がりエッジカウント、立ち下がりエッジカウント
【ミックスド】エリア:Nサイクル、エリア:全画面
カウンター 【ソース】任意のアナログ/デジタルチャネル
【分解能】5桁
【最大周波数】オシロスコープの帯域幅

波形演算

演算関数の数 2、FFTと1つの演算関数を同時に表示。カスケード接続可能。
算術演算 加算、減算、乗算、除算、微分、積分、FFT、Ax+B、2乗、平方根、絶対値、常用対数、自然対数、指数関数、 10を底とする指数関数、ローパスフィルター、ハイパスフィルター、平均値、スムージング、エンベロープ、拡大、最大値ホールド、最小値ホールド、測定トレンド、ロジック・バス・チャート(タイミングまたはステート)
拡張FFT 【レコードサイズ】最大64kポイントの分解能
【ウィンドウタイプ】ハニング、フラットトップ、方形、ブラックマンハリス
【タイムゲーティッド FFT】ズームビューでのFFT解析のためのデータの時間範囲の指定。タイムドメインと周波数ドメインの相関解析用。
【波形】FFT、最大値ホールド、最小値ホールド、平均値

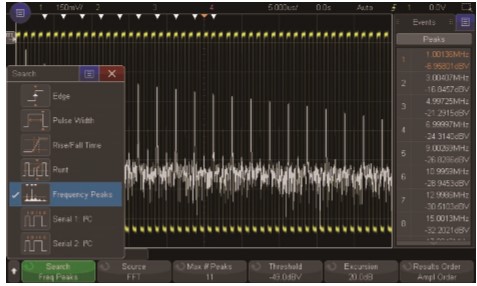

【ピークサーチ】最大11個のピーク、しきい値および変位を制御可能。

データ収集システム

アナログチャネルの最高サンプリングレート 5 GSa/s (ハーフ・チャネル・インタリーブ)、 2.5 GSa/s (全チャネル)
アナログチャネルの最大レコード長 4 Mポイント(ハーフチャネル・インタリーブ)、2 Mポイント(すべてのチャネル)
デジタルチャネルの最高サンプリングレート 1.25 GSa/s
デジタルチャネルの最大レコード長 2Mポイント(デジタルチャネルのみ搭載)
モード 【ノーマル】デフォルトモード
【ピーク検出】最小250 psのグリッチをすべてのタイムベース設定で捕捉可能
【アベレージング】2、4、8、16、64、...65,536から選択可能
【高分解能】リアルタイム・ボックスカー・アベレージングを使用すれば、 ランダムノイズが減少し、結果的に分解能が向上します。
12ビットの分解能(4 GSa/s (1 GHzモデルでは5 GSa/s)で ≧10 μs/div、2 GSa/s (1 GHzモデルでは2.5 GSa/s)で≧20 μs/divの場合)
【セグメント】セグメントメモリは、動作間に長いデッドタイムのあるデータ・ストリームのために、 利用可能なメモリを最適化します。最大セグメント=1000。 再アーム時間=1 μs (トリガイベント間の最小時間)。
時間モード 【ノーマル】デフォルトモード
【ロール】画面上を右から左に移動する波形が表示されます。50 ms/div以下のタイムベースで使用可能
【XY】電圧対電圧を表示します。タイムベースは200 ns/div~50 ms/divの範囲で設定できます。
備考 ※保証されている仕様を表します。その他はすべて代表値です。
 仕様は、30分間のウォームアップ後、ファームウェア校正温度から±10 ℃以内で有効です。
※データを収集する場合は、IOライブラリとBenchVueソフトが必要となります。
 IOライブラリとBenchVueソフトはメーカーホームページから無償版をダウンロードすることで、使用可能です。

プローブ N2843A

プローブ パッシブプローブ
周波数レンジ 500 MHz
減衰比 0.417361111

構成品

  • 本体
  • CD-ROM(Documentation)
  • ケーブルキット(N2756A)
  • プローブ(N2843A)×4
  • アクセサリセット×4
  • ソフトキャリングケース(ショルダーベルト付)
  • アクセサリポーチ
  • 電源コード
  • 3-2極アダプタ
  • 本体実装品:DSOXLAN LAN/VGA モジュール
  • 日本語操作パネル
  • フロントカバー
