オムニエースⅢ RA2800A

誰でも現場ですぐ測定で32ch入力の抜群の操作性。オムニエースに縦型・多チャネルタイプを搭載!

電圧、ひずみ、温度、振動、圧力、F/Vなどの様々な入力信号に対し、11種類のAPアンプの使用が可能。アンプ設定画面ビジュアル化、感度自動調整用の"オート機能"を搭載しました。定評あるタッチパネルと併用して確実なデータ収録と簡単操作を実現しています。

  • オムニエースⅢ RA2800A
  • オムニエースⅢ RA2800A
商品コード
800008
メーカー
A&D(エーアンドディー)
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

オムニエースⅢ RA2800Aのレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

多チャネル計測

様々なセンサ出力を最大32ch(16スロット)まで入力可能。更に、各種タイミング信号の計測用にロジックを16入力準備。

簡単ペンレコーダモード搭載

アンプ設定画面のビジュアル化 & タッチパネルにより、ペン書き記録計の操作性を実現しています。最高50mm/sで高品位の記録が可能。

ダイナミック波形の大画面表示

12.1型カラー液晶ディスプレイを採用。測定データの視認性を大幅に向上しました。

入力波形の大画面表示

12.1型LCDの採用により大画面に波形をダイナミックに表示します。

長時間連続のハードディスクレコーディング

収録速度10ms、入力チャネル数32ch時約60日分の収録容量を確保。

APアンプシリーズ継承

電圧、ひずみ、温度、振動、圧力、F/Vなどの様々な入力信号に対し、11種類のAPアンプを継承。

簡単操作

アンプ設定画面ビジュアル化、感度自動調整用の"オート機能"を搭載しました。定評あるタッチパネルと併用して確実なデータ収録と簡単操作を実現しています。

LAN、USB標準装備

LAN(100BASE-T)をデータ通信用、USBをストレージデバイス用として標準装備しています。

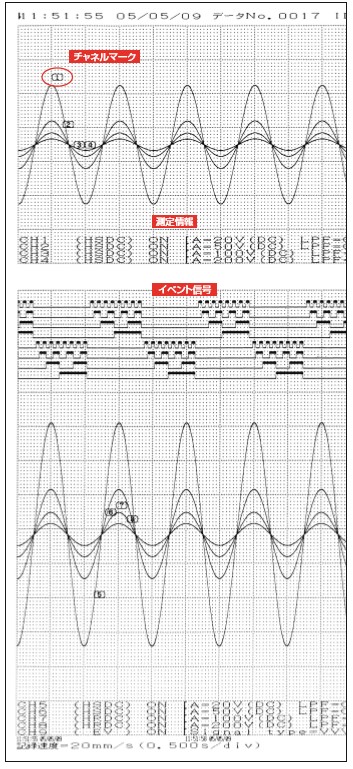

高速・高密度記録

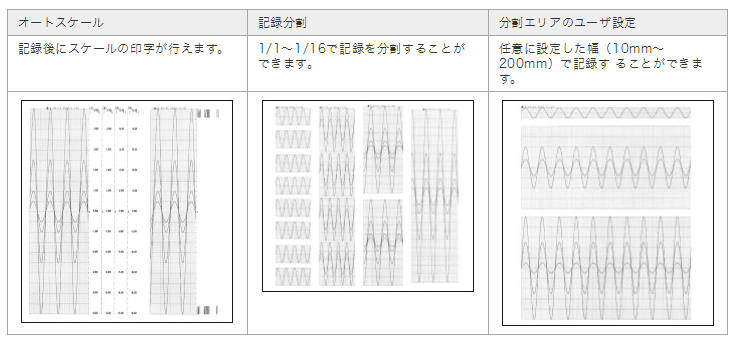

高速記録(紙送り速度は最高50mm/sです)、高記録密度(80ドット/mm:25mm/s時)での記録ができます。波形記録の分割、記録エリアの幅などを自由 に変更できます。また、イベント信号は、8ch毎に位置変更、振幅変更ができます。

高速・高密度記録
高速・高密度記録

仕様

本体仕様

表示部 -
チャネル数 16ch(8スロット)
記録部 【記録方式】サーマルヘッドによる感熱記録
【紙幅】219.5mm
【有効記録幅】1分割(200mm・FS)~16分割(10mm・FS)、記録の分割数・幅を変更可能
【グリッドパターン】標準(10mm、5mm)、10mm、5mm、グリッドなし
測定レンジ確度 ±0.3%・FS以内但し、±500V時は±0.8%・FS以内
オフセット確度 ±0.3%・FS以内(25℃時)
バッテリバックアップ 時計
記憶装置 40GBハードディスクドライブ(HDD)、USBメモリ
インタフェース Ethernet(10/100BASE-T)、USB:標準 ※EthernetケーブルはCAT5以上(シールド処理)
RS-232C6
適合規格 EMC:EN61326xx
安全性:EN61010-1
使用環境 【温度】5~40℃
【湿度】35~80%RH(結露しないこと)
電 源 AC100~240V、周波数 50~60Hz
消費電力 170VA(typ.)AP11-101×16ユニット実装、最大約350VA
外形寸法 W400(±3.0)×H270(±2.0)×D380(±3.0)㎜ 突起部含まず
質 量 16.4kg以下(本体のみ)、18.8kg以下(本体+AP11-103×16ユニット実装時)

構成品

  • 本体
  • 取扱説明書(本体用、アンプユニット用)
  • 記録紙ホルダ(2個1組)
  • 信号入力ケーブル×32
  • 電源コード
  • 3-2極アダプタ
  • 本体実装品:ブランクパネル×4
  • ブランクパネル用ネジ×8
  • 2CH高分解能DCアンプユニット×16
  • ペーパガイド軸
