メモリハイコーダ MR8847-01

絶縁・頑丈・高速,現場向けレコーダが機能アップ。FFT解析、波形演算、メモリ分割等の機能を搭載。高速印字で、その場で確認することができます。

  • メモリハイコーダ MR8847-01
  • メモリハイコーダ MR8847-01
商品コード
70929
メーカー
日置電機
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

メモリハイコーダ MR8847-01のレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

絶縁入力で安全に測定

全チャネル絶縁入力で、短絡の心配は無用です。

頑丈な筐体で現場に強い

落下、ぶつけに強い耐衝撃性と、耐振動性の頑丈ボディ。50cm落下試験、 安全性/動作確認にて問題なし。

高速印字で、その場で確認

新設計のロール紙投げ込み、ワンタッチ紙装着と50mm/sの高速プリンタ。

FFT等、充実の演算機能

FFT解析、波形演算、メモリ分割等の機能搭載。

用途

簡易操作

「やりたい事」を選んで内容を「絞り込んで」いくと、最後に設定画面まで移動します。画面の操作手順に沿って、本機を操作する事で、簡単に測定ができます。

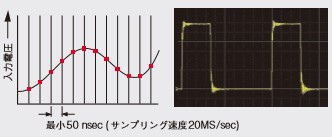

パルスの立ち上がりを測定

パルスの立ち上がりを測定

ディジタルオシロスコープと同じ動作原理。大容量の内部メモリへ高速記録。
サンプリング速度は、全チャネル同時20Mサンプル/秒 (50nsec周期)。
突発的に発生する異常動作、瞬時波形を捉えます。

高速サンプリングによる波形判定

良否を判断しづらい信号波形でも、「マージンを持たせたエリアから外れているか?」を監視する波形判定機能なら、簡単に判定できます。高速20MS/sでかつ多チャネルの波形判定ができます。メンテナンス用途において、すぐに良否を判定できます。

ほぼリアルタイムに判定

100msec/divより遅い時間軸レンジでは、波形を取り込みながら判定できるため、生産ラインで応用すれば不良が検出された時点で対応できます。異常発生時にはラインをすぐに停止できます。

X-Yレコーダを電子データで保存

ペンのアップ / ダウン制御

X-Y記録中のペンのアップ/ダウンを独立制御。ファンクションボタンを手動で押すか、外部制御端子EXT. IN1,2,3を使用して外部制御することも可能です。

X-Yの波形判定も可能

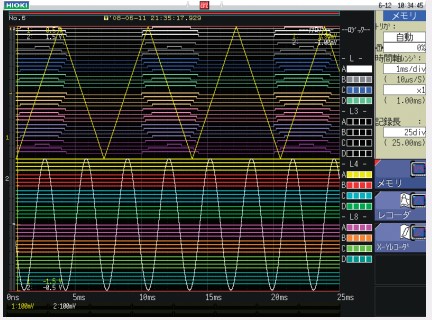

多数あるリレーの数全てのタイミングを測定したい

本体には標準でロジック入力16chを装備。1画面に全チャネルを表示できるので、タイミング測定に最適です。

多数あるリレーの数全てのタイミングを測定したい

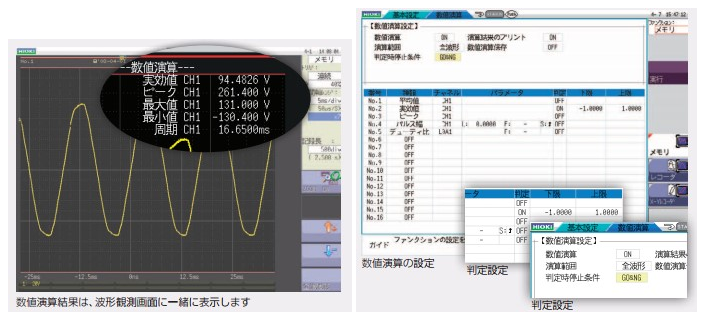

測定波形からパラメータ数値を演算

実効値、ピーク値、最大値など20種類の演算を内蔵

測定波形からパラメータ数値を演算

波形の一部を拡大・Zoom機能

画面上部に、時間軸圧縮波形を表示
画面下部に、時間軸を拡大表示
ジョグ・シャトルノブで見たい部分へスクロール

波形の一部を拡大・Zoom機能

用途例

  • 発電所などの負荷遮断試験
  • 商用電源ラインの測定
  • 鉄道車両の不具合解析に
  • モータの起動電流波形を測定
  • 油圧機器の動作波形を測定
  • ベアリングの摩耗などを検査

仕様

基本仕様

測定機能 メモリ(高速記録)、レコーダ(実時間記録)
X-Yレコーダ、FFT
入力ユニット数 [アナログユニット8台]アナログ16ch+ロジック標準16ch
※アナログユニットのch間と本体間は絶縁、ロジックユニットのchおよ
び標準ロジック端子のchは全て本体とGND共通
最高サンプリング速度 20MS/秒(50ns周期、全チャネル同時)
メモリ容量 トータル64Mワード(増設不可)32MW/ch(アナログ2ch時)~4MW/ch(アナログ16ch時)
外部記憶 CFカードスロット×1(2GBまで、対応フォーマットFAT/FAT32)、
ハードディスク(option80GB)、USBメモリ(USB2.0)
外部制御端子 外部トリガ入力、トリガ出力、外部サンプリング入力、
外部出力2端子(GO、NG)、外部入力3端子(START、STOP、PRINT)
外部インタフェース [LAN]100BASE-TX(DHCP、DNS対応、FTPサーバ、HTTPサーバ)
[USB]USB2.0準拠シリーズAレセプタクル´1、シリーズBレセプタクル×1(HDDあるいはCFカード内のファイルをPCへ転送、PC制御)
環境条件(結露しないこと) 使用温湿度範囲:-10°C~40°C、20%~80%rh
プリンタ使用時:0°C~40°C、20%~80%rh
HD使用時:5°C~40°C、20%~80%rh
保存温湿度範囲:-20°C~50°C、90%rh以下
適合規格 Safety:EN61010
EMC:EN61326、EN61000-3-2、EN61000-3-3
電源 AC100~240V、50/60Hz
DC10~28V(DC電源ユニット9784使用時)
最大定格電力 130VAmax.(プリンタ使用時220VAmax.)
外形寸法・質量 約351W×261H×140Dmm、7.6kg(本体のみ)
付属品 取扱説明書×1、測定ガイド×1、アプリケーションディスク
(波形ビューワWv/通信コマンド表)×1、電源コード×1、入力コード
ラベル×1、USBケーブル×1、記録紙×1、ロール紙アタッチメ
ント×2

内蔵プリンタ部

機構 記録紙ワンタッチ挿入式、高速サーマル印字方式
記録紙 216mm×30m、ロール型感熱紙(9231使用)
波形部記録幅200mm(20divf.s.、1div=10mm(80ドット)
記録速度 最大50mm/秒
紙送り密度 10ドット/mm

表示スクリーン

表示部 10.4型SVGA-TFTカラー液晶(800×600ドット)
(時間軸25div×電圧軸20div、X-Y波形20div×20div)
表示言語設定 日本語、英語、韓国語、中国語
波形表示倍率 時間軸:×10~×2(拡大はメモリ記録のみ)、×1、×1/2~
×1/20、000
電圧軸:×100~×2、×1、×1/2~×1/10
バリアブル表示 上下限値設定、表示/div設定
スケーリング 10:1~1000:1、各種プローブ類自動スケール手動スケール(変換比設定、2点設定、単位設定)
コメント入力 英数値、日本語(タイトル、各アナログ・ロジックチャネル)、
単純入力・履歴入力・定型入力・単文節かな漢字変換入力
ロジック波形表示 1%ステップで表示位置移動可能、記録幅3種選択
表示グラフ 最大8グラフ
モニタ機能 ・レベルモニタ
・瞬時値表示(サンプリング10kS/s固定、更新レート0.5s)
その他表示機能 ・波形のインバート(正負反転)
・カーソル測定(A、B、2本のカーソル、全チャネル対応)

・バーニア機能(振幅微調整)

・ズーム機能(上下2段、下段にズーム波形を表示)

・波形表示16色選択
・アナログ波形1%ステップでゼロ位置移動可能

・ゼロアジャスト全チャネル全レンジ一括実行

メモリ(高速記録)

時間軸 5μs~5min/div(100サンプル/div)26レンジ、外部サンプリング(100サンプル/div、任意設定)、時間軸拡大×2~×10の3段、圧縮×1/2~×1/20、000の13段
サンプリング周期 時間軸レンジの1/100(最小50ns周期)
記録長 MR8847-01:16chモード25~20、000div...2chモード25~200、000div(固定記録長)または1divステップの任意設定(最大320、000div)
プリトリガ トリガ以前の記録、記録長に対し0~100%、-95%の15段、または1div単位設定
数値演算 ・任意のチャネルにて同時に最大16演算
平均値、実効値、P-P値、Max値、Max値までの時間、MIN値、
MIN値までの時間、周期、周波数、立ち上がり時間、立ち下がり時間、標準偏差、面積値、X-Y面積値、指定レベル時間、指定時間レベル、パルス幅、デューティ比、パルスカウント、四則演算、時間差演算、位相差演算、Highレベル、Lowレベル

・演算結果の判定出力:GO/NG(オープンコレクタ5V電圧出力
付き)
・演算結果の自動保存
波形演算 任意のチャネルにて同時に最大16演算まで

四則演算、絶対値、指数、常用対数、平方根、移動平均、微分(1次、
2次)、積分(1次、2次)、時間軸方向の平行移動、三角関数、逆三角関数、演算結果の自動保存
メモリ分割 最大1024分割、シーケンシャル保存、マルチブロック保存
その他 ・ロギング記録無し

・X-Y波形合成(1画面、4画面)
・重ね描き(スタート中常に重ね描き/必要な波形のみ重ね描き)
・自動/手動/ABカーソル間プリント/レポートプリント

レコーダ(実時間記録)

時間軸 10ms~1hour/div19レンジ、時間軸分解能100ポイント/div
※設定したサンプリング周期で取り込んだデータから100ポイント/div単位でMax./Min.の2値データのみを記録
時間軸圧縮×1/2~×1/20、000の13段
サンプリング周期 1/10/100μs、1/10/100ms(時間軸の1/100以内で選択)
リアルタイムプリント 可能
※リアルタイムプリントは時間軸500ms/divより遅い時間軸で可能
※記録長"連続"以外で時間軸10ms~200ms/divは後追いプリント
※記録長"連続"で時間軸10ms~200ms/divは停止後に手動プリント
記録長 固定設定 25~ 20,000 div、連続、または 1 div ステップの任意設定 ( 最大 20,000 div)
追加記録 可能(前のデータを消去せず)
波形記憶 最後の20、000div分のデータをメモリに保存
自動保存 測定停止後に自動的にCFカード/USBメモリ、または内蔵HDDへ保存
その他 ・ロギング記録無し

・手動/ABカーソル間プリント/レポートプリント

FFT

解析モード ストレージ波形、リニアスペクトラム、RMSスペクトラム、パワースペクトラム、パワースペクトル密度、クロスパワースペクトラム、自己相関関数、頻度分布、伝達関数、相互相関関数、インパルス応答、コヒーレンス関数、1/1オクターブ分析、1/3オクターブ分析、LPC分析、位相スペクトル
解析チャネル 任意チャネルより選択
周波数レンジ 133mHz~8MHz、外部
分解能1/400、1/800、1/2000、1/4000
サンプリング点数 1000点、2000点、5000点、10000点
ウインドウ 方形窓、ハニング、ハミング、ブラックマン、ブラックマン・ハリス、フラット・トップ、エクスポネンシャル
表示フォーマット 1画面、2画面、ナイキスト表示、ランニングスペクトル表示
アベレージング 時間軸/周波数軸の単純平均、指数化平均、ピークホールド(周波数軸)、回数(2~10、000回)
プリント機能 メモリファンクションに準ずる(部分プリントは不可)

トリガ機能

トリガモード メモリ(高速記録)、FFT:単発/連続/自動レコーダ(実時間記録):単発/連続
トリガソース アナログユニット(CH1~CH16)、標準ロジック16ch+ロジックユニット(最大3ユニット48ch)、外部トリガ(2.5Vの立ち下がりまたは端子ショート)、タイマ、マニュアルの各ソースごとにON/OFF、ソース間AND/OR
トリガ種類 レベル:設定電圧値の立ち上がり、立ち下がり、または両エッジ(立ち上がり/立ち下がりの両方)で横切った時トリガ発生電圧降下:電圧のピーク値が設定レベルを下回った時トリガ発生(商用電源50/60Hz専用)
ウインドウ:レベルの上限値、下限値内に入った時、または出た時トリガ発生
周期:設定電圧値の立ち上がり、または立ち下がりの周期を測定し、設定した周期範囲外の時トリガ発生
グリッヂ:設定電圧値の立ち上がり、または立ち下がりから設定パルス幅以下の時トリガ発生
イベント:レベルトリガ、グリッヂトリガをカウントし、設定したイベント数を超えた時トリガ発生
ロジック:1、0、×によるパターン設定
レベル設定分解能 0.1%f.s.(f.s.=20div)
トリガフィルタ 0.1~10.0div9段、OFF:メモリ(高速記録)
ON(10ms固定)/OFF:レコーダ(実時間記録)
トリガ出力 オープンコレクタ出力(5V電圧出力付き、アクティブLow)
レベル設定時:パルス幅(サンプリング周期×トリガ以降のデータ数以上)
パルス設定時:パルス幅(2ms)
その他機能 トリガ優先(OFF/ON)、トリガ前後を捉えるプリトリガ機能(メモリ)、トリガ待ち中のレベル表示、レコーダ(実時間記録)にてスタート&ストップトリガ、トリガ検索

その他

波形判定機能 (メモリファンクション) (FFTファンクション) 種類:時間軸波形、X-Y、FFTの画面表示波形にて基準波形に対するエリア判定と、波形パラメータ演算値に対するパラメータ判定
判定出力:GO/NG判定、オープンコレクタ5V電圧出力付
※100msec/div(1msecサンプリング)以降はほぼリアルタイムに判定可能です

構成品

  • 本体
  • 取扱説明書(本体用・測定ガイド)
  • CDROM(Application Disk)
  • コンパクトフラッシュカード(2GB)
  • コンパクトフラッシュカード・アダプタ
  • フェライト・コア
  • ロール紙アタッチメント(2個1組)
  • USBケーブル
  • 接続コード(L9198)×16
  • 電源コード
  • 3-2極アダプタ
  • 本体実装品:アナログユニット(8966)×8
