オムニエースⅢ RA2300

簡単操作でデータ記録や収録が行えるデータアクイジション装置です。生産ライン、品質管理、研究・開発などの様々な測定シーンで威力を発揮します。

アンプ設定画面のビジュアル化およびタッチパネル、大型LCDへのダイナミック波形表示により条件設定に要していた時間を短縮し、容易な計測が可能です。

  • オムニエースⅢ RA2300
  • オムニエースⅢ RA2300
商品コード
70797
メーカー
A&D(エーアンドディー)
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

オムニエースⅢ RA2300のレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

アンプ設定画面のビジュアル化 & タッチパネルにより、ペン書き記録計の操作性を実現

簡単ペンレコモード搭載

アンプ設定画面のビジュアル化およびタッチパネルにより“ペン書き記録計”の操作性を実現しました。複雑な設定を行うことなく“ペン書き記録計”と同様な簡単計測が行えます。

豊富な機能(再生モード)

長時間収録した大容量データ内のポイントを簡単に検索するために様々な検索機能を準備しています。任意1chの全データを縮小表示するサムネイルバー、最大・最小、時刻検索などのジャンプ検索など必要な条件で短時間にポイント検索が行えます。

センサのダイレクト入力

様々な信号(電圧、ひずみ、温度、振動、圧力、回転パルス)に対応した11種類のアンプより、センサからの信号をダイレクトに入力できます。

入力波形の大画面表示

12.1型LCDの採用により大画面に波形をダイナミックに表示します。

長時間HD収録

本体内蔵のHD(40GB※)に長時間の高速データ収録が可能です。(※収録速度10ms、入力チャネル数16ch時120日分の収録容量を確保しています。)

Etherne、USBポート標準装備

Ethernet(100BASE-T)をデータ通信用,USBをストレージ
デバイス用(USBメモリ)として装備しています。

アナログ16ch+ロジック16ch

様々なセンサ出力を最大(8スロット)まで入力可能です。

LAN、USB標準装備

LAN(100BASE-T)をデータ通信用、USBをストレージデバイス用として標準装備しています。

現場での計測をサポート(操作性、表示機能)

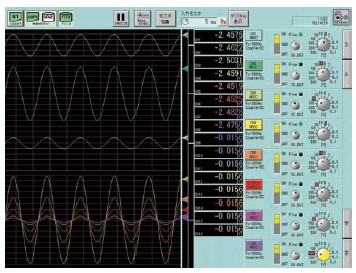

ダイナミックな波形表示

12.1型の大型LCDを搭載し、ダイナミックな波形を表示します。数値表示や波形分割も任意に設定でき、用途に応じた波形表示ができます。

ダイナミックな波形表示

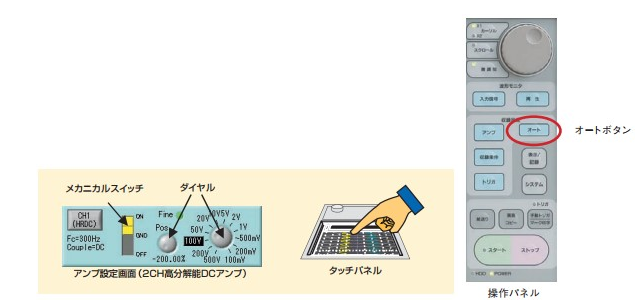

充実した操作性

入力アンプの設定が一目で把握できるように設定画面にメカニカルスイッチやダイヤルなどのビジュアル画面を採用しました。12.1型の大型LCDタッチパネルを併用することにより、大画面で波形をモニタしながら測定条件の変更ができます。また、操作パネル上の「オート」ボタンにより、入力アンプの感度を自動的に調整することもできます。

充実した操作性

用途

生産設備のメンテナンス

生産設備のメンテナンス

イベント(ロジック)信号、電源ライン電圧など

鉄道車両における長時間連続試験

鉄道車両における長時間連続試験

イベント(ロジック)信号、油圧、空気圧、加速度など

仕様

本体仕様

表示部 12.1型 TFTカラー液晶ディスプレイ(1024×768ピクセル)
チャネル数 16ch(8スロット)
記録部 【記録方式】サーマルヘッドによる感熱記録

【紙幅】219.5mm

【有効記録幅】1分割(200mm・FS)~16分割(10mm・FS)、記録の分割数・幅を変更可能

【グリッドパターン】標準(10mm、5mm)、10mm、5mm、グリッドなし
バッテリバックアップ 時計
記憶装置 40GBハードディスクドライブ(HDD)、USBメモリ
インタフェース Etherne(t 10/100BASE-T)
USB:標準 ※EthernetケーブルはCAT5以上(シールド処理)
RS-232C
適合規格 EMC:EN61326 A1/A2/A3
安全性:EN61010-1
使用環境 【温度】5~40℃

【湿度】35~80%RH(結露しないこと、ただし30℃以上の湿度は45%以下)
電源 AC90~264V、周波数 50~60Hz
消費電力 100VA(typ.)AP11-101×8ユニット実装、最大約300VA
外形寸法 W369.5(±2.0)×H164(±2.0)×D301(±2.0)㎜
質量 8.0kg以下(本体のみ)、8.7kg以下(本体+AP11-103×4ユニット実装時)

2CH高分解能DCアンプ(AP11-101)

入力 2チャネル/ユニット 絶縁不平衡入力 絶縁型BNCコネクタ
入力結合 AC、DC結合
入力インピーダンス 1MΩ以上
測定レンジ 0.1、0.2、0.5、1、2、5、10、20、50、100、200、500V
測定レンジ確度 ±0.3%・FS以内(但し、±500V時は±0.8%・FS以内)
オフセット確度 ±0.3%・FS以内(23℃時)
直線性 ±0.1%・FS以内
許容入力電圧 10V~500V・レンジ時 ±500V以下(DCまたはACピーク値)

0.1V~5V・レンジ時 ±100V以下(DCまたはACピーク値)
同相許容入力電圧 ユニットのみ±42V(DCまたはACピーク値)

絶縁BNCケーブル(オプション)使用時 AC300V
周波数特性 DC結合時 DC~50kHz(+0.5、-3dB)、 AC結合時 0.3~50kHz(+0.5、-3dB)
ローパスフィルタ ベッセル形(減衰率 -12dB/OCT)、30、300、3kHz、OFF(+0.5、-3dB)
A/D変換器 16ビット、MAX 100kHz(2CH同時サンプル)
温度安定度 零点 ±0.02%・FS/℃以内
利得(レンジ)安定度 ±0.01%・FS/℃以内
質量 230g以下(AP11-101)

構成品

  • 本体
  • 取扱説明書(本体用、アンプ用)
  • 記録紙ホルダ(2個1組)
  • 入力ケーブル[BNC-ミノ虫(赤,黒)]×16
  • 電源コード
  • 3-2極アダプタ
  • 本体実装品:高分解能DCアンプユニット×8
  • ACストレンOSC用ブランクパネル
  • ACストレンOSC用ブランクパネルネジ×2
  • インターフェース用ブランクパネル×4
  • インターフェース用ブランクパネルネジ×8
  • ディスプレイ保護カバー
  • タッチパネルシート
