直流電圧電流発生器 6166

基準電圧発生部に時分割方式を採用し、高確度、高安定度、高分解能を実現した標準直流電圧/電流発生器です。

直流電圧の安定度は25ppm/90日[代表値]の高安定度は、高精度なデジタル電圧計や、アナログ指示計の校正、または各種試験の発生源として広い用途に使用できます。JISに基づいた各種熱電対の熱起電力発生機能を内蔵しています。

  • 直流電圧電流発生器 6166
  • 直流電圧電流発生器 6166
商品コード
800026
メーカー
エーディーシー
在庫状況
お問い合わせください
最短お届け日
お問い合わせください
  • エリア・商品状況によりお届け日が変わるため、詳細はお問い合わせください
  • 機材の点検には時間がかかりますので、ご連絡いただいたタイミングによってはご注文を当日中に承ることができない場合もあります。
  • 複数台ご入用の場合は、担当窓口までお問い合わせください。
  • 在庫状況は常に変動しております。商品の確保はご予約が確実です。担当窓口までお気軽にお申し付けください。

直流電圧電流発生器 6166のレンタルはレックス。お気軽にお問い合わせください。

過去の見積番号から注文リクエスト!便利なリクエストフォームはこちら

特長

  • 61/2桁で広ダイナミックレンジ・高分安定・高角度の電圧/電流発生
     電圧発生:0~±1199.999V(分解能:10nV)
     電流発生:0~±119.9999mA(分解能:1nA)
  • 高確度 ±35ppm/1年(±25ppm/90日)
  • 高安定度 ±5ppm/24H
  • バイポーラ出力によりスムーズな極性変更
  • 1000データの発生メモリを内蔵
  • JISに基づく熱電対の熱起電力発生機能搭載
  • 多彩なインタフェースを標準装備 USB、GPIB

機器について

基準電圧発生部に時分割方式を採用し、高確度、高安定度、高分解能を実現した標準直流電圧/電流発生器です。直流電圧は±10nV~±1200V、直流電流は±1nA~±120mAの広範囲な出力です。直流電圧の安定度は25ppm/90日[代表値]の高安定度は、高精度なデジタル電圧計や、アナログ指示計の校正、または各種試験の発生源として広い用途に使用できます。
本器にはJISに基づいた各種熱電対の熱起電力発生機能を内蔵しています。温度計や計装機器などの校正が容易にできます。
外部インタフェースは、GPIB、USBを標準で装備しています。電圧/電流発生動作をコントロールが行える他、手動によっても1000データの電圧値や電流値、熱電対、温度、電圧リミット、電流リミットなどを記憶させておき、任意に読み出すことで、本器だけで簡易的な自動化試験システムを構成することができます。

10nV/1nAステップの直流電圧/電流出力

電圧出力は、通常では、0~±1199.999Vまで4レンジあり、最小1μVステップで設定できますが、ディバイダ・ファンクションにしますと、0~±1199.999mVまで3レンジで、最小10nVステップで設定できます。従って、高感度な各種機器、素子の調整、試験、保守、校正などに最適です。
一方、電流出力は、0~±119.9999mAまで3レンジで、最小1nA ステップで設定できます。電圧出力(ディバイダを除く)、電流出力のいずれの場合も電圧リミット、電流リミットの両方が設定可能ですから、被測定デバイスを操作時のミスによる破壊から保護できます。

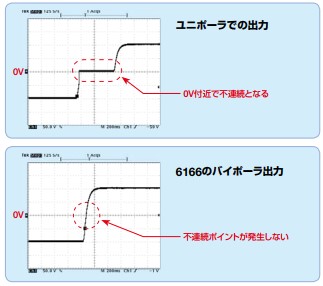

バイポーラ出力によるスムーズな極性変更

バイポーラ出力によるスムーズな極性変更

バイポーラ形式のため、内部のリレーなどを切り替えることなくプラス極性からマイナス極性まで出力できます。従って、“0”クロスするような評価でもスムーズに、かつ時間を短縮でき、操作性のアップはもとよりリレー部品などの機械的寿命を考慮することなくご利用できます。

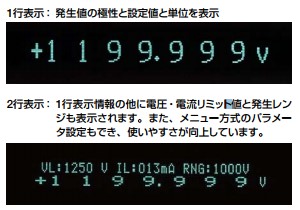

見やすい表示(ドットマトリクス蛍光表示管採用)

画面表示

画面表示

ドットマトリクス蛍光表示管を採用しました。これにより、表示できる情報量がより多くなり、表示文字も見やすくなりました。

キー操作

キー操作

キー操作においては、本器の動作や操作上重要なキーには、内部にLEDがあり、キー全体が発光しますので、さらに見やすくなっています。

プログラム機能で作業効率を大幅改善

プログラム機能で作業効率を大幅改善

プログラム機能で使用できるメモリを1000データ内蔵しています。このメモリには、電圧値、電流値、熱電対、温度、 電圧リミット、電流リミットが保存でき、任意に読出して出力させたり、指定したファースト・ナンバからラスト・ナンバ間をスキャンして出力させる事ができます。

システム化仕様も充実

システム化仕様も充実

外部インタフェースとしてGPIBとUSBを標準装備してい ます。また、あらかじめプログラム機能で設定した出力電圧や電流を外部信号でスタートさせる“TRIGGER IN”信号入力があるほか、新たに、最大1200Vまでの電圧出力を考慮して、フット・スイッチなどで本器の出力動作をON/OFFさせる“INTERLOCK”信号入力が追加され、安全性の確保が容易となりました。

仕様

一般使用

使用環境範囲:周囲温度 0℃~+50℃
使用環境範囲:相対湿度 85%RH以下、結露のないこと
保存環境範囲:周囲温度 -25℃~+70℃
保存環境範囲:相対湿度 85%RH以下、結露のないこと
ウォームアップ時間 60分以上(規定の確度に入るまで)
表示 ドットマトリクス蛍光表示管
電源 AC電源 100V
電源周波数 50Hz/60Hz
消費電力 90VA以下
外形寸法 約424(幅)×132(高)×450(奥行)mm
質量 17kg以下
EMI EN61326 classA準拠

電圧/電流発生

電圧発生範囲:(10mV~1000mVレンジは、Divided output)

レンジ 10mV/100mV/1000mV/1V/10V/100V/1000V
発生範囲 【10mV】0~±11.99999mV
【100mV】0~±119.9999mV
【1000mV】0~±1199.999mV
【1V】0~±1.199999V
【10V】0~±11.99999V
【100V】0~±119.9999
【1000V】0~±1199.999
設定分解能 【10mV】10nV
【100mV】100nV
【1000mV】1μV
【1V】1μV
【10V】10μV
【100V】100μV
【1000V】1mV

電流発生範囲

レンジ 1mA/10mA/100mA
発生範囲 【1mA】0~±1.199999mA
【10mA】0~±11.99999mA
【100mA】0~±119.9999mA
設定分解能 【1mA】1nA
【10mA】10nA
【100mA】100nA

電圧発生確度 (10mV~1000mVレンジは、Divided output)

レンジ 10mV/100mV/1000mV/1V/10V/100V/1000V
総合確度 1年間 【10mV】0.0070+2.3μV
【100mV】0.0055+2.5μV
【1000mV】0.0045+8μV
【1V】0.0035+12μ
【10V】0.0035+70μV
【100V】0.0035+700μV
【1000V】0.0040+7mV
総合確度 180日間 【10mV】0.0065+2.3μV
【100mV】0.0050+2.5μV
【1000mV】0.0040+8μV
【1V】0.0030+12μ
【10V】0.0030+70μV
【100V】0.0030+700μV
【1000V】0.0035+7mV
総合確度 90日間 【10mV】0.0060+2.3μV
【100mV】0.0045+2.5μV
【1000mV】0.0035+8μV
【1V】0.0025+11μ
【10V】0.0025+70μV
【100V】0.0025+700μV
【1000V】0.0030+7mV
総合確度 1日間 【10mV】0.0055+0.7μV
【100mV】0.0040+0.8μV
【1000mV】0.0030+6μV
【1V】 0.0020+10μ
【10V】 0.0020+60μV
【100V】0.0020+600μ
【1000V】0.0025+6mV
総合確度 1年間  【10mV】0.0030+2μV
【100mV】0.0030+2μV
【1000mV】0.0030+6μV
【1V】0.0025+9μV
【10V】0.0025+50μV
【100V】0.0025+500μV
【1000V】0.0025+5mV
総合確度 180日間  【10mV】0.0025+2μV
【100mV】0.0025+2μV
【1000mV】0.0025+6μV
【1V】0.0020+9μV
【10V】0.0020+50μV
【100V】0.0020+500μV
【1000V】0.0020+5mV
総合確度 90日間   【10mV】0.0020+2μV
【100mV】0.0020+2μV
【1000mV】0.0020+6μV
【1V】0.0015+8μV
【10V】0.0015+50μV
【100V】0.0015+500μV
【1000V】0.0015+5mV
総合確度 1日間 【10mV】0.0010+0.5μV
【100mV】0.0010+0.5μV
【1000mV】0.0010+4μV
【1V】0.0005+6μV
【10V】 0.0005+40μV
【100V】0.0005+400μV
【1000V】0.0008+4mV
1日の安定度(23℃±1℃) 【10mV】0.0007+0.3μV
【100mV】0.0007+0.3μV
【1000mV】0.0007+2μV
【1V】0.0005+3μV
【10V】0.0005+20μV
【100V】0.0005+200μV
【1000V】0.0005+2mV
温度係数1 【10mV】0.0004+0.01μV
【100mV】0.0004+0.07μV
【1000mV】0.0004+0.6μV
【1V】0.0002+1μV
【10V】0.0002+6μV
【100V】0.0002+60μV
【1000V】0.0003+600μV
温度係数2 【10mV】0.0005+0.03μV
【100mV】0.0005+0.08μV
【1000mV】0.0005+0.8μV
【1V】0.0004+1.5μV
【10V】0.0004+8μV
【100V】0.0004+80μV
【1000V】0.0005+800μV

電流発生確度

レンジ 1mA/10mA/100mA
総合確度 1年間 【1mA】0.0070+9nA
【10mA】0.0055+90nA
【100mA】0.0055+900nA
総合確度 180日間 【1mA】0.0065+9nA
【10mA】0.0050+90nA
【100mA】0.0050+900nA
総合確度 90日間 【1mA】0.0060+9nA
【10mA】0.0045+90nA
【100mA】0.0045+900nA
総合確度 1日間 【1mA】0.0055+9nA
【10mA】0.0040+90nA
【100mA】0.0040+900nA
総合確度 1年間  【1mA】 0.0035+6nA
【10mA】0.0030+60nA
【100mA】0.0030+600nA
総合確度 180日間 【1mA】0.0030+6nA
【10mA】0.0025+60nA
【100mA】0.0025+600nA
総合確度 90日間   【1mA】0.0025+6nA
【10mA】0.0020+60nA
【100mA】0.0020+600nA
総合確度 1日間  【1mA】 0.0015+5nA
【10mA】0.0010+50nA
【100mA】0.0010+500nA
1日の安定度(23℃±1℃) 【1mA】0.0012+2nA
【10mA】0.0007+2nA
【100mA】0.0007+200nA
温度係数1 【1mA】0.0006+0.7nA
【10mA】0.0004+7nA
【100mA】0.0004+70nA
温度係数2 【1mA】0.0008+0.8nA
【10mA】0.0005+8nA
【100mA】0.0005+80nA

発生リニアリティ

レンジリニアリティ

10mV ±0.03μV
100mV ±0.3μV
1000mV ±4μV
1V ±3μV
10V ±30μV
100V ±400μV
1000V ±5mV
1mA ±3nA
10mA ±30nA
100mA ±500nA
備考 温度23℃±10℃、相対湿度70%以下、電源、負荷条件一定において
電流レンジは追従電圧±10V以下において
(10mV~1000mVレンジは、Divided output)
ロード・レギュレーション(負荷条件) 【10mV】-
【100mV】-
【1000mV】-
【1V】±0.0008%(10Ω以上)
【10V】±0.0002%(100Ω以上)
【100V】±0.0002%(1kΩ以上)
【1000V】±0.0002%(100kΩ以上)
【1mA】±0.0002%(10Ω以下)
【10mA】±0.0002%(1kΩ以下)
【100mA】±0.0002%(100kΩ以下)
出力抵抗 【10mV】180Ω±0.5%
【100mV】198Ω±0.5%
【1000mV】200Ω±0.5%
【1V】100mΩ以下
【10V】100mΩ以下
【100V】100mΩ以下
【1000V】100mΩ以下
【1mA】5GΩ以上 ※1
【10mA】5GΩ以上※1
【100mA】1GΩ以上
最大出力 【10mV】-
【100mV】-
【1000mV】-
【1V】出力電流±120mA
【10V】出力電流±120mA
【100V】出力電流±120mA
【1000V】出力電流±12mA
【1mA】出力追従電圧±120V ※2
【10mA】出力追従電圧±120V ※2
【100mA】出力追従電圧±120V ※2
備考 ※1:追従電圧が120Vを超える場合は1GΩ以上
※2:オプション20の1mA,10mAレンジにおいては±1200Vまで追従可能

出力ノイズ

低周波ノイズ:0.1Hz~10Hz(rms) 【10mV】0.2μV
【100mV】0.5μV
【1000mV】1μV
【1V】2μV
【10V】10μV
【100V】100μV
【1000V】1mV
【1mA】5nA
【10mA】20nA
【100mA】200nA
低周波ノイズ:10Hz~10kHz(rms) 【10mV】20μV
【100mV】20μV
【1000mV】20μV
【1V】100μV
【10V】100μV
【100V】100μV
【1000V】1mV
【1mA】50nA
【10mA】200nA
【100mA】500nA
高周波ノイズ:DC~20MHz(p-p) 【10mV】1mV
【100mV】1mV
【1000mV】1mV
【1V】 3mV
【10V】 3mV
【100V】3mV
【1000V】10mV
【1mA】2μA(10μA)※3
【10mA】2μA(10μA)※3
【100mA】10μA
備考 ※3:( )内はオプション20の1mA,10mAレンジにおいて

構成品

  • 本体
  • 取扱説明書
  • 電源コード
  • 3-2極アダプタ
  • 本体実装品:ショートバー
